[아두이노 기초] 세븐 세그먼트 4자리

이전에 했던 세븐 세그먼트 한자리를 보고오시면 세븐세그먼트 4자리를 이해하는데 도움이 됩니다.

[아두이노 기초] 14. 세븐 세그먼트

목차
1) 세븐세그먼트 4자리
2) 코드 및 결선도

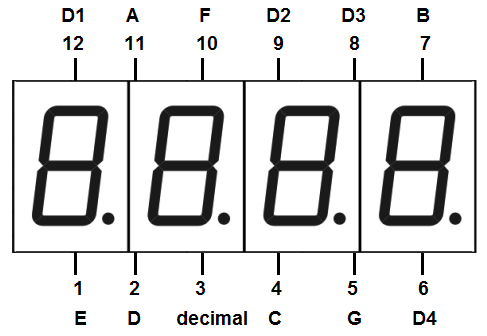

1) 세븐세그먼트 4자리

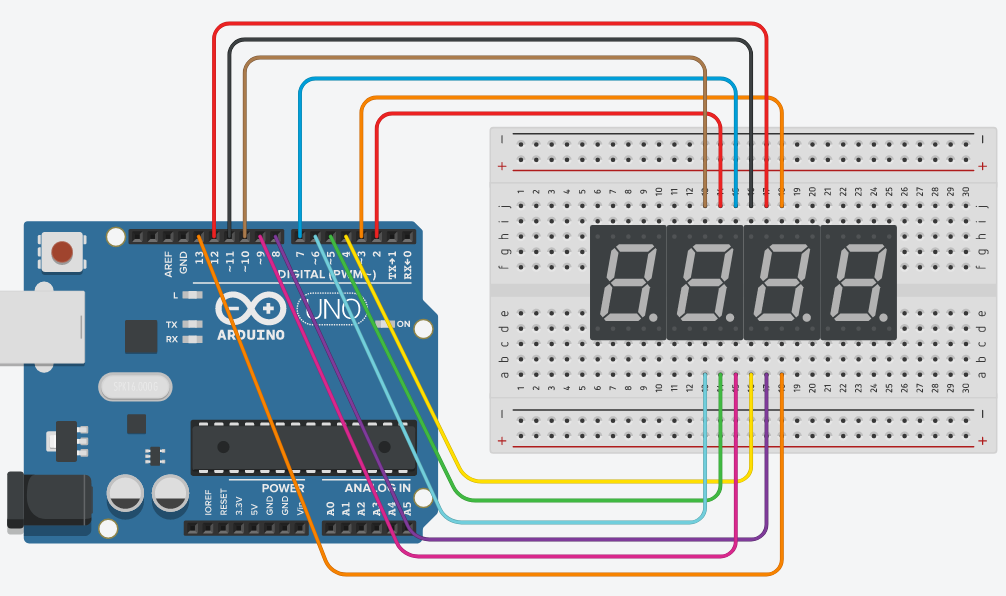

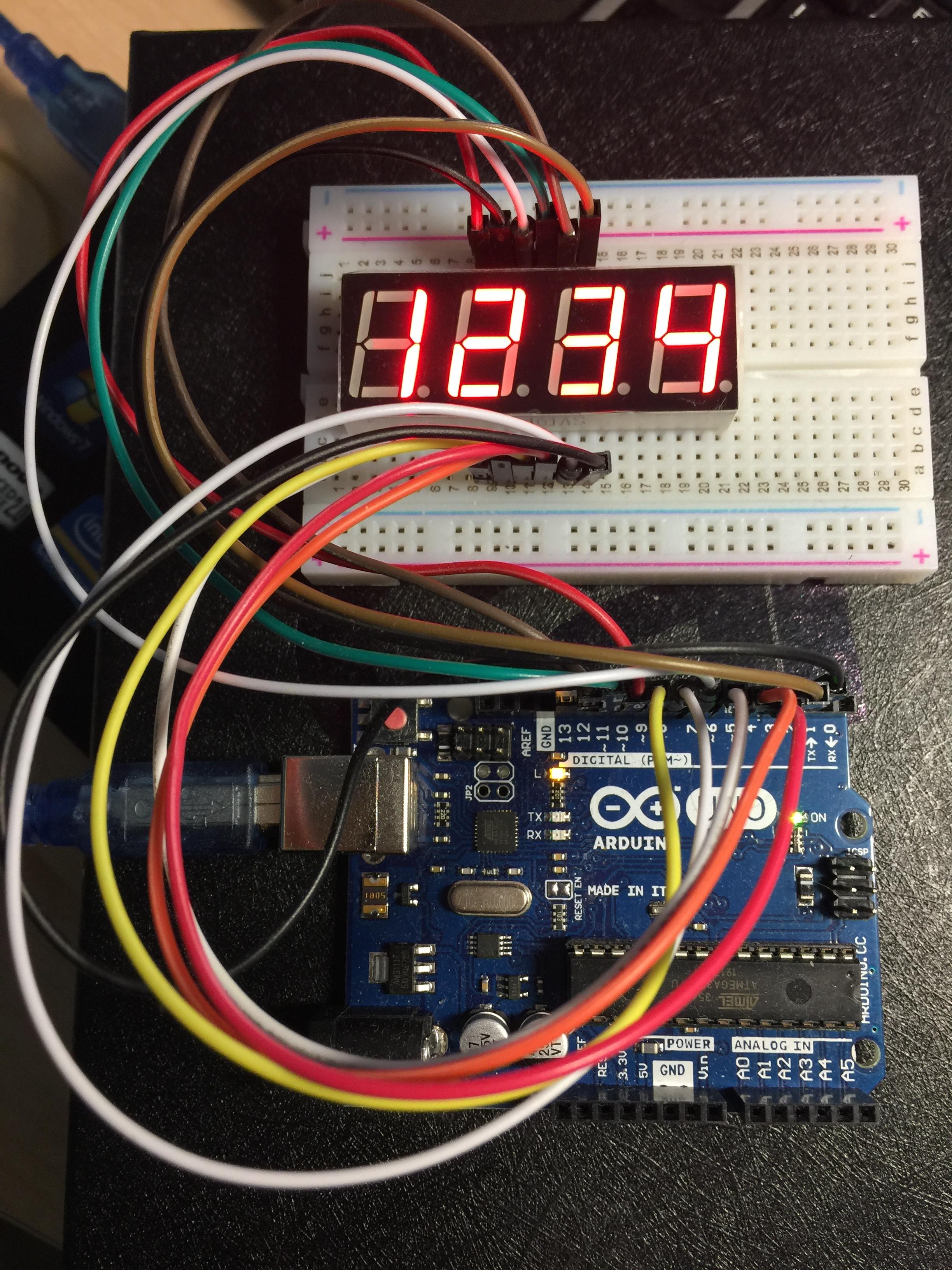

2) 코드 및 결선도

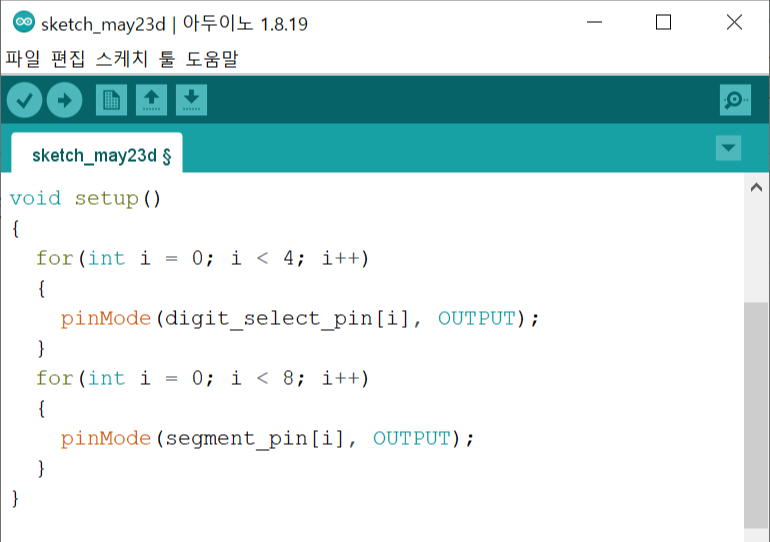

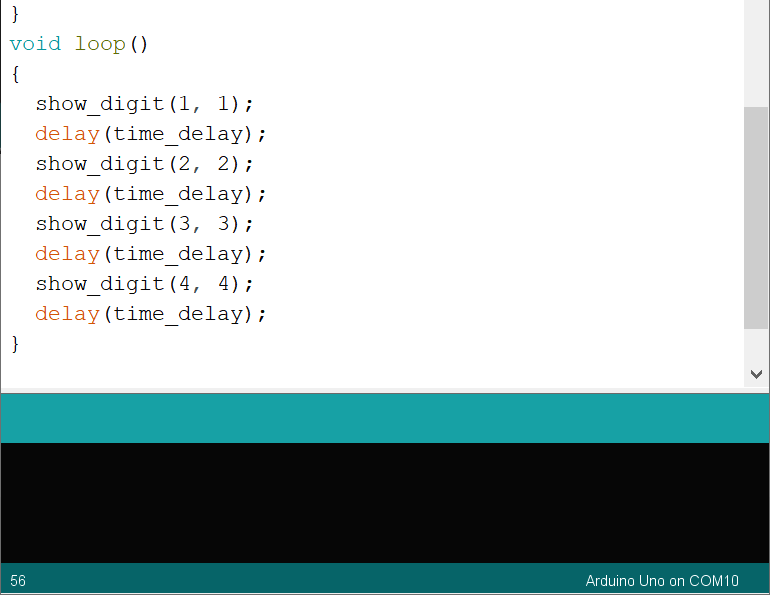

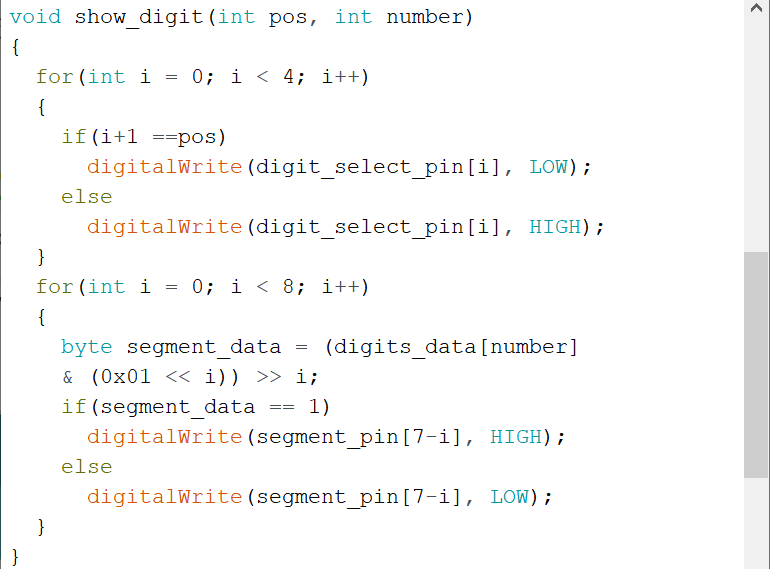

int digit_select_pin[] = {10,11,12,13}; int segment_pin[] = {2,3,4,5,6,7,8,9}; //자릿수 표현 사이의 지연 시간, ms 단위 int time_delay = 5; byte digits_data[10]={0xFC, 0x60, 0xDA, 0xF2,  0x66, 0xB6, 0xBE, 0xE4, 0xFE, 0xE6};   void setup() {   for(int i = 0; i < 4; i++)   {     pinMode(digit_select_pin[i], OUTPUT);   }   for(int i = 0; i < 8; i++)   {     pinMode(segment_pin[i], OUTPUT);   } } void show_digit(int pos, int number) {   for(int i = 0; i < 4; i++)   {     if(i+1 ==pos)       digitalWrite(digit_select_pin[i], LOW);     else       digitalWrite(digit_select_pin[i], HIGH);   }   for(int i = 0; i < 8; i++)   {     byte segment_data = (digits_data[number]      & (0x01 << i)) >> i;     if(segment_data == 1)       digitalWrite(segment_pin[7-i], HIGH);     else       digitalWrite(segment_pin[7-i], LOW);   } } void loop() {   show_digit(1, 1);   delay(time_delay);   show_digit(2, 2);   delay(time_delay);   show_digit(3, 3);   delay(time_delay);   show_digit(4, 4);   delay(time_delay); }
