[아두이노 기초] 세븐 세그먼트

목차
1) 7 세그먼트란?
2) 출력 방식
3) 숫자 출력하기
4) 버튼 활용하기

---

연결과정 영상을 보시면 LCD(I2C) 연결과정을 파악하는데 도움이 됩니다.



---

1)  7 세그먼트란?

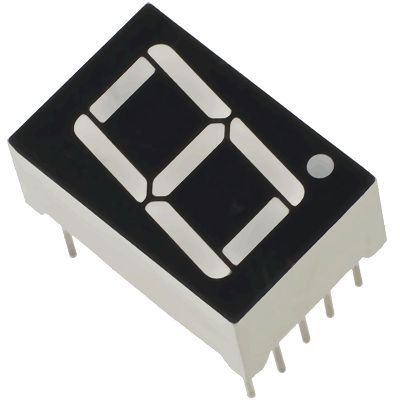

7세그먼트 표시 장치(Seven-segment display)는 표시 장치의 일종으로, 7개의 획으로 숫자나 문자를 나타낼 수 있다. 비슷한 역할을 하는 점 행렬에 비해 단순하기 때문에 전자 회로의 내부적인 수치를 보여 주는 데 자주 사용된다.

2) 7 세그먼트 출력 방식

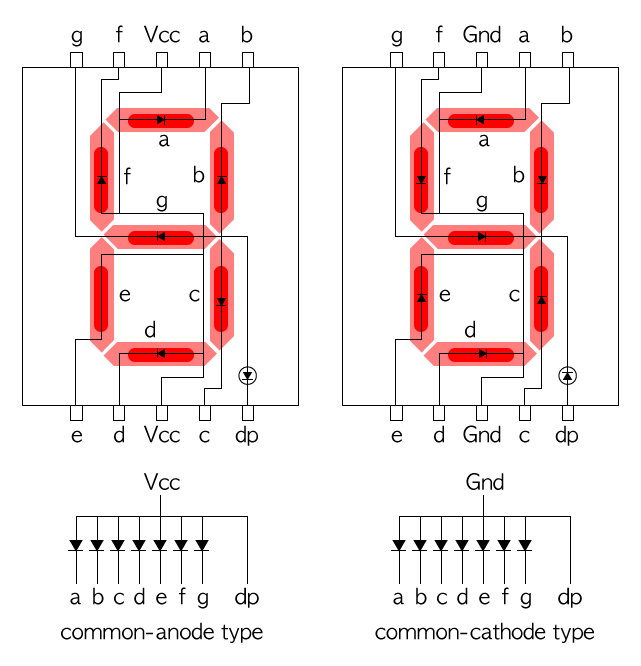

한 육각형 마다 하나의 LED 핀을 가집니다.

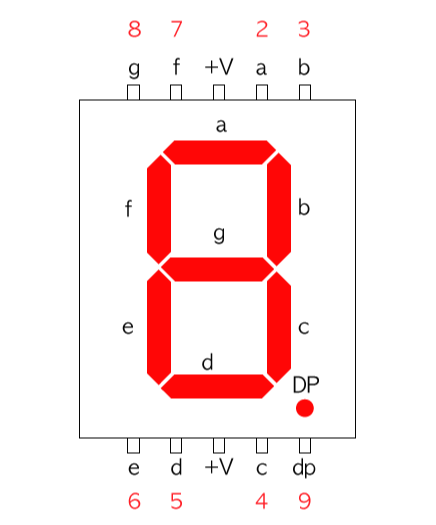

2번핀 - a /3번핀 - b /4번핀 - c /5번핀 - d /6번핀 - e /7번핀 - f /8번핀 - g /9번핀 - dp

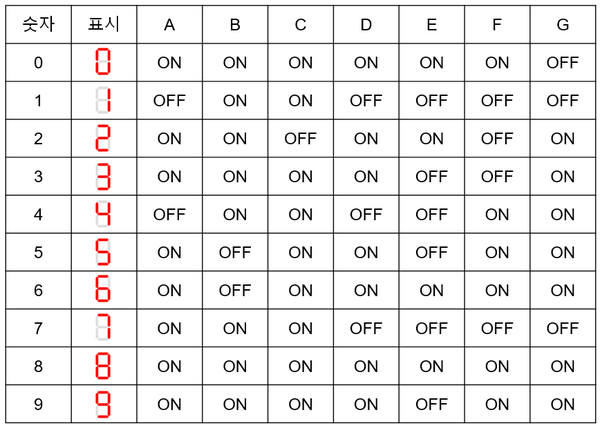

핀에 연결하여 각 알파벳에 해당하는 LED를 HIGH 또는 LOW 로 키고 끌수 있습니다.

밑에 사진을 보시면 잘 알수 있습니다!



3) 7 세그먼트 출력하기

7세그먼트로 숫자와 알파벳의 형태를 출력하기 전에!

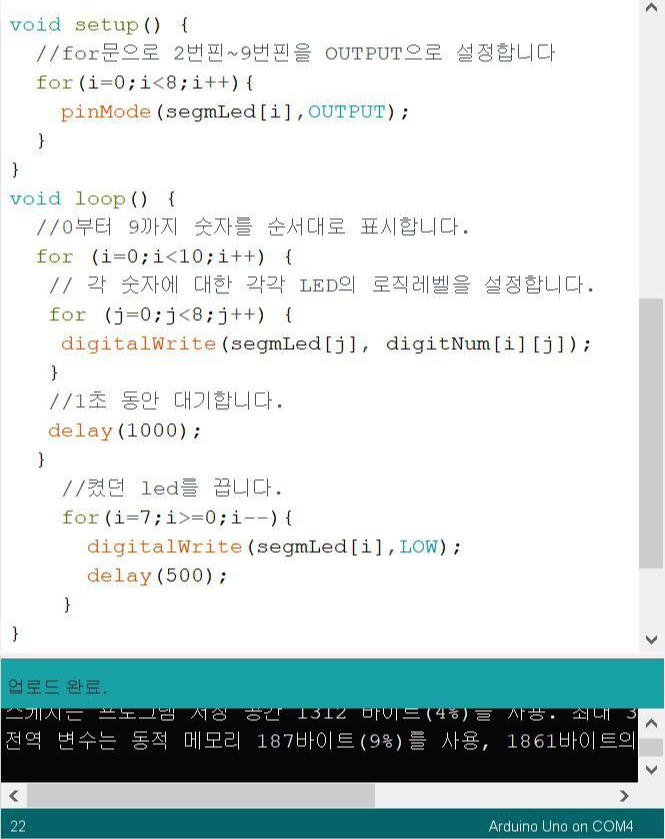

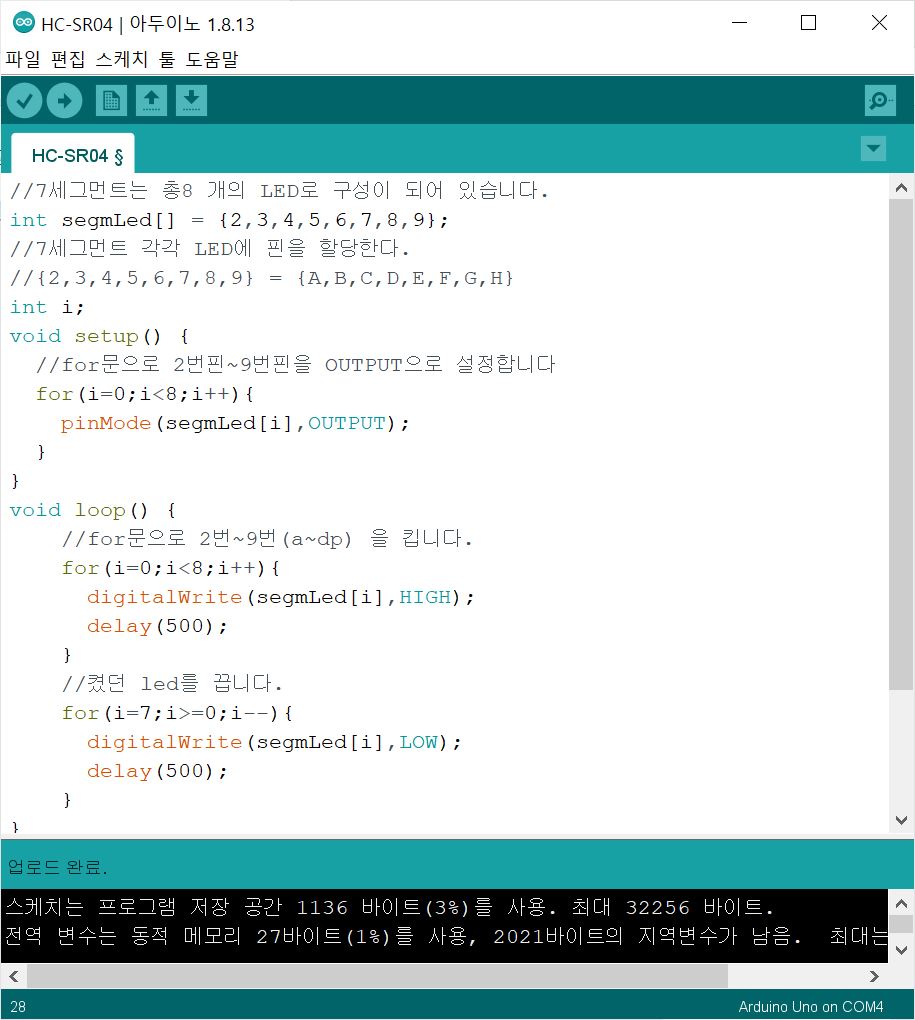

7세그먼트 LED한칸씩(a~dp) 출력해보겠습니다.

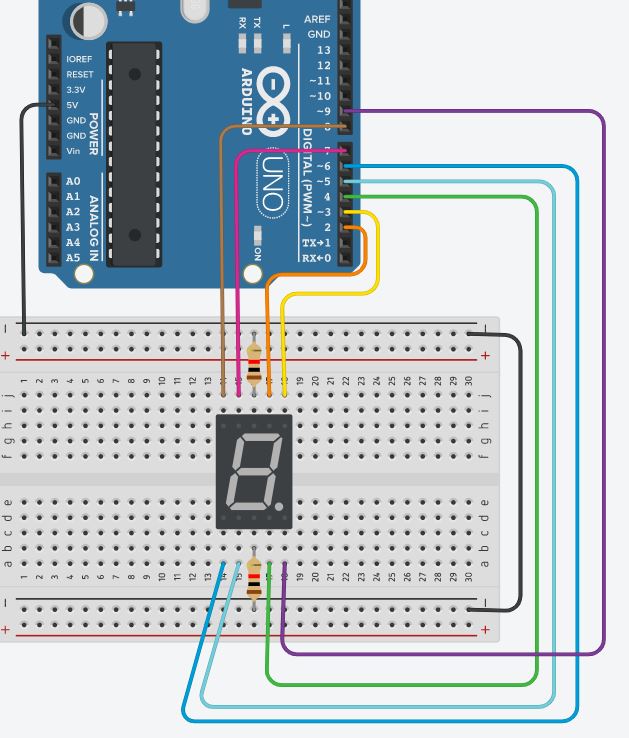

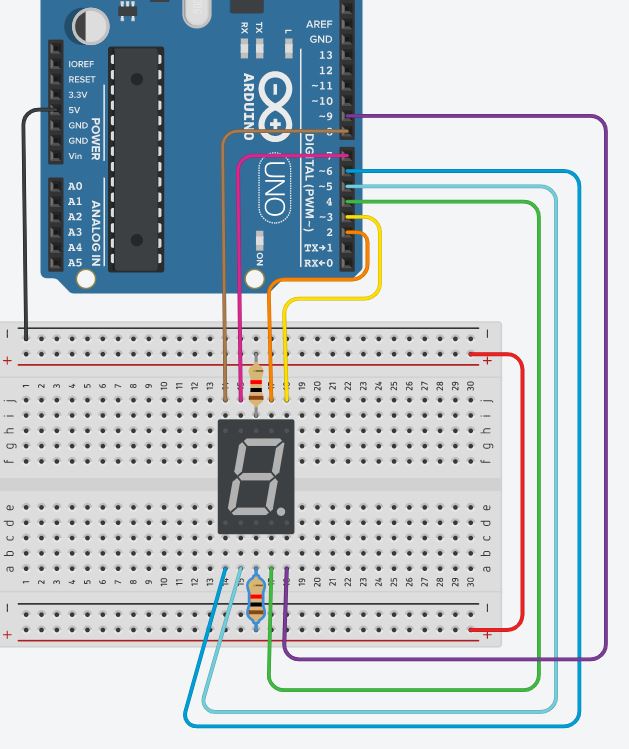

왼쪽 : Vcc 오른쪽: GND



4) 7 세그먼트로 숫자 출력하기

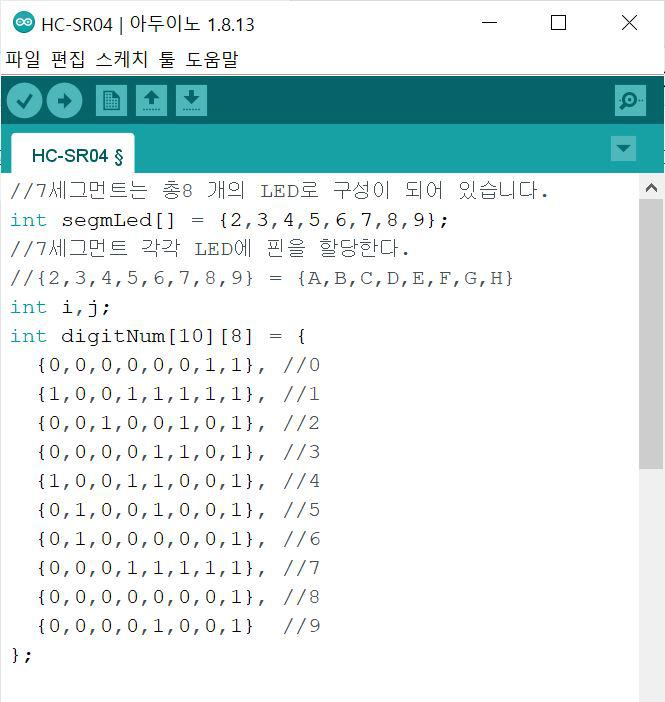

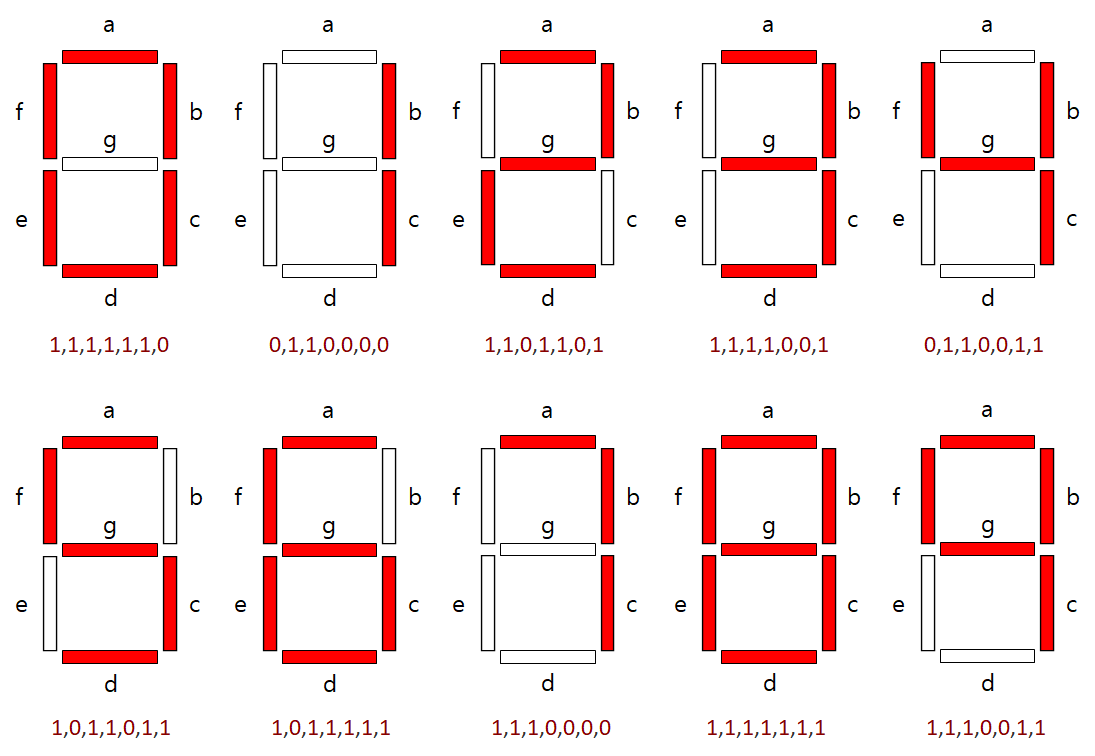

int segmLed[] = {2,3,4,5,6,7,8,9}; int i,j; int digitNum[10][8] = { // 캐소드 타입   {1,1,1,1,1,1,0,0}, //0   {0,1,1,0,0,0,0,0}, //1   {1,1,0,1,1,0,1,0}, //2   {1,1,1,1,0,0,1,0}, //3   {0,1,1,0,0,1,1,0}, //4   {1,0,1,1,0,1,1,0}, //5   {1,0,1,1,1,1,1,0}, //6   {1,1,1,0,0,0,0,0}, //7   {1,1,1,1,1,1,1,0}, //8   {1,1,1,1,0,1,1,0}  //9 // 애노드 타입 //  {0,0,0,0,0,0,1,1}, //0 //  {1,0,0,1,1,1,1,1}, //1 //  {0,0,1,0,0,1,0,1}, //2 //  {0,0,0,0,1,1,0,1}, //3 //  {1,0,0,1,1,0,0,1}, //4 //  {0,1,0,0,1,0,0,1}, //5 //  {0,1,0,0,0,0,0,1}, //6 //  {0,0,0,1,1,1,1,1}, //7 //  {0,0,0,0,0,0,0,1}, //8 //  {0,0,0,0,1,0,0,1}  //9  };



5) 7 세그먼트 버튼 활용하기

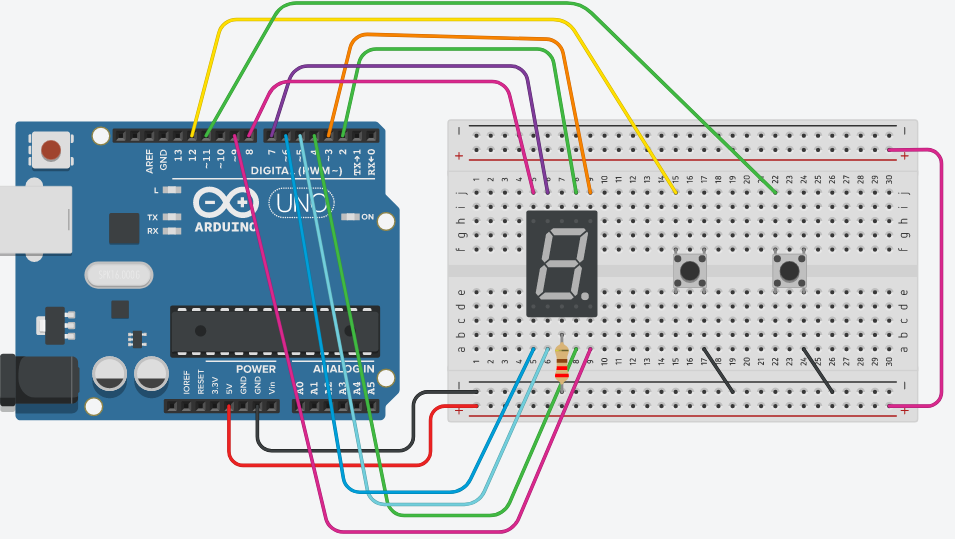

• 버튼을 활용하여 7세그먼트의 숫자를 증가 또는 감소시키기

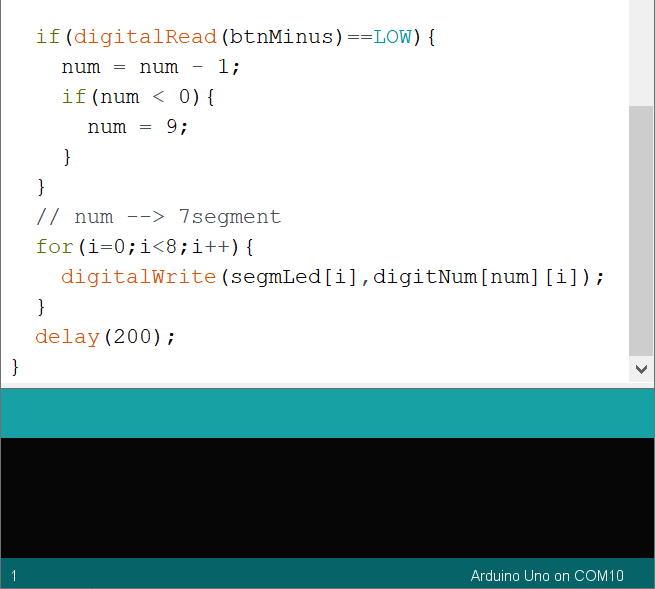

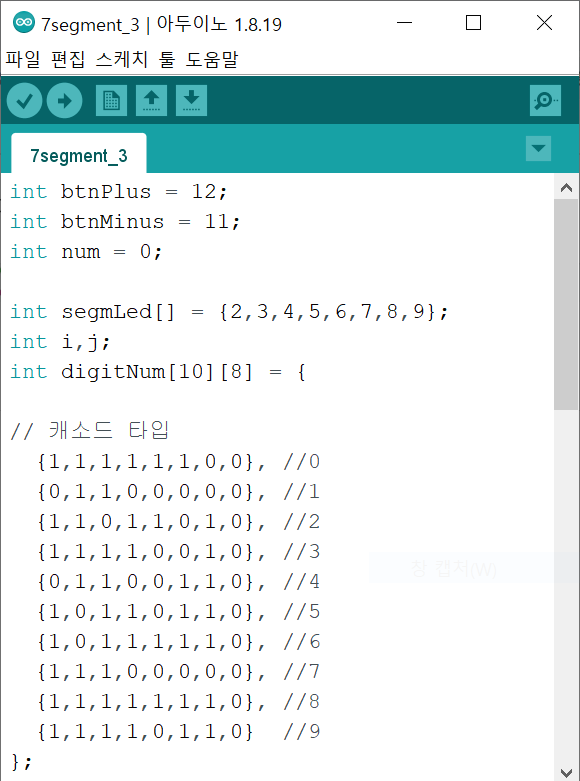

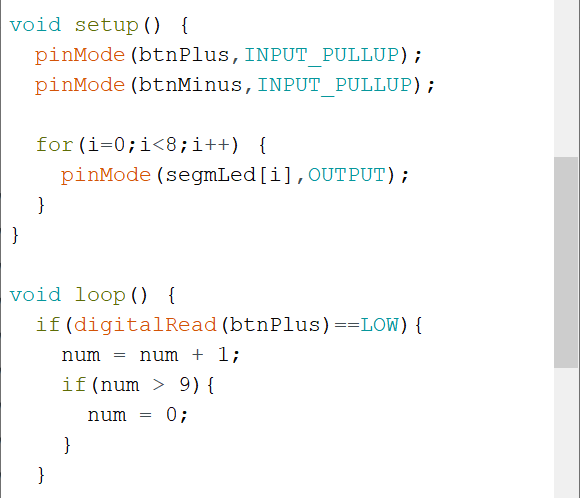

int btnPlus = 12; int btnMinus = 11; int num = 0; int segmLed[] = {2,3,4,5,6,7,8,9}; int i,j; int digitNum[10][8] = { // 캐소드 타입   {1,1,1,1,1,1,0,0}, //0   {0,1,1,0,0,0,0,0}, //1   {1,1,0,1,1,0,1,0}, //2   {1,1,1,1,0,0,1,0}, //3   {0,1,1,0,0,1,1,0}, //4   {1,0,1,1,0,1,1,0}, //5   {1,0,1,1,1,1,1,0}, //6   {1,1,1,0,0,0,0,0}, //7   {1,1,1,1,1,1,1,0}, //8   {1,1,1,1,0,1,1,0}  //9 };



참고: [아두이노 기초] 8. 7 세그먼트(FND) : 네이버 블로그 (naver.com) , 7세그먼트-숫자 표시하기 (kocoafab.cc) , 7세그먼트 표시 장치 - 위키백과, 우리 모두의 백과사전 (wikipedia.org)
