[아두이노 응용] 초음파센서 거리 측정 후 LCD 출력 하기

이전에 배웠던 초음파센서를 이용한 거리측정값을 LCD로 출력해 보는것을 배워볼 것 입니다!



<이전에 배웠던 초음파센서와 LCD 를 복습도 할 겸 한번 보고오셔도 좋을것 같습니다!>

[기본센서 연결하기] - 9. 초음파센서 연결하기

9. 초음파센서 연결하기



[기본센서 연결하기] - 12. LCD 글자 출력하기

12. LCD 글자 출력하기



---

목차
1) 초기 선언 & setup() 부분 소스코드
2) loop 부분 소스코드
3) 회로도

---



1) 초기 선언 & setup() 부분 소스코드

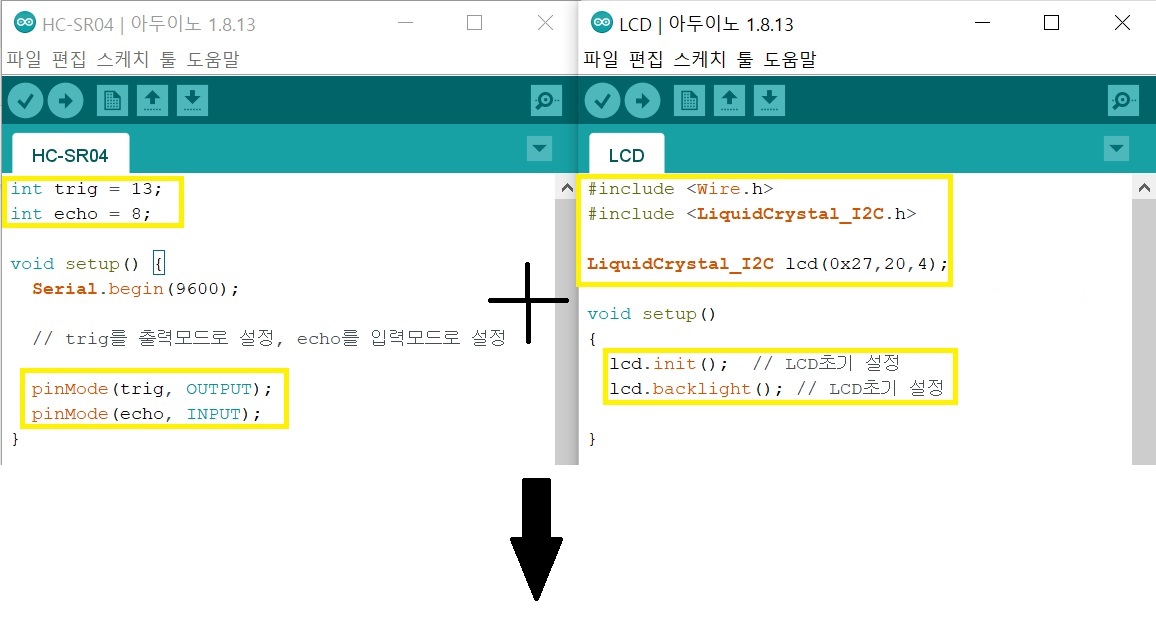

왼쪽 소스코드는 초음파센서만 연결했을때의 소스코드이고, 오른쪽 소스코드는 LCD만 연결했을때의 소스코드입니다.

이제 두개의 센서를 연결시켜서 <초음파센서로 측정한 값을 LCD로 출력> 하는 소스코드를 만들어 보겠습니다.

좌: 초음파센서 우: LCD 출력

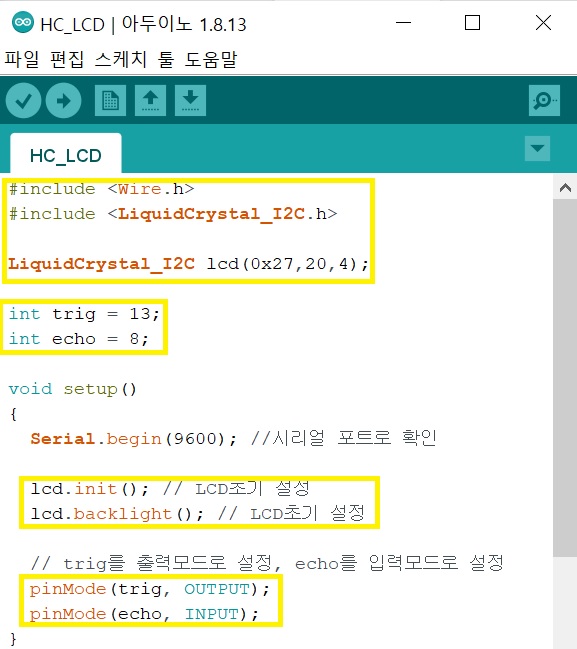

초음파센서로 측정한 거리를 LCD로 출력



---

---

2) loop() 부분 소스코드

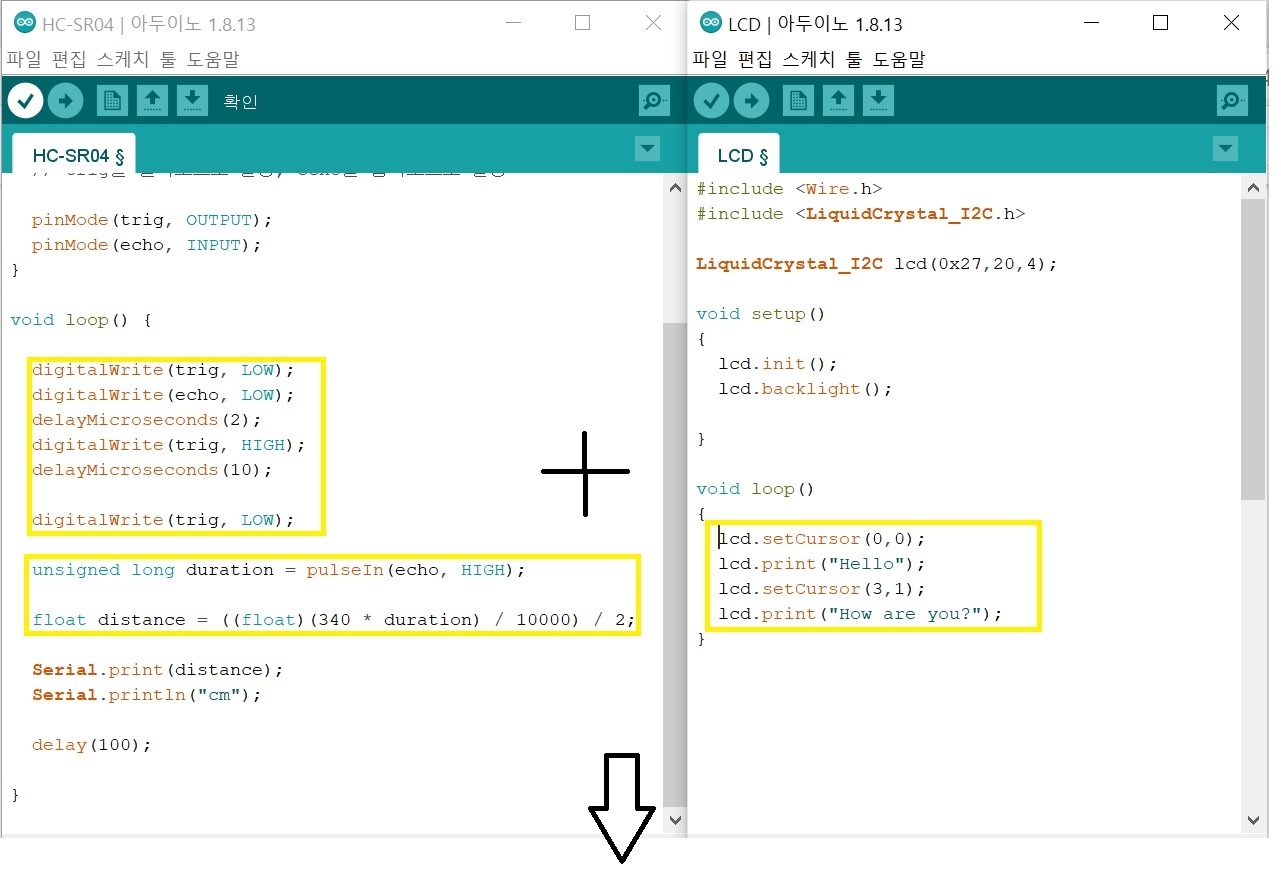

 왼쪽 소스코드는 초음파센서만 연결했을때의  loop()소스코드이고, 오른쪽 소스코드는 LCD만 연결했을때의 loop()부분소스코드입니다.

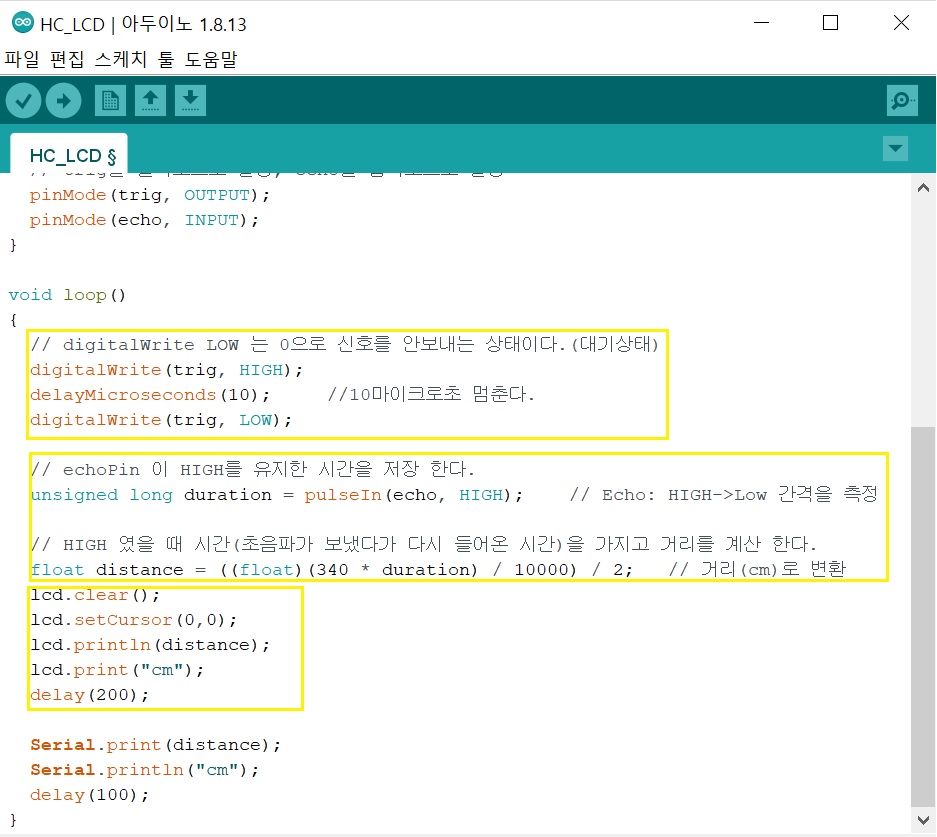

두 소스코드를 연결해서 <초음파센서로 측정한 값을 LCD로 출력> 하는 loop()부분 소스코드를 만들어 보겠습니다.

---

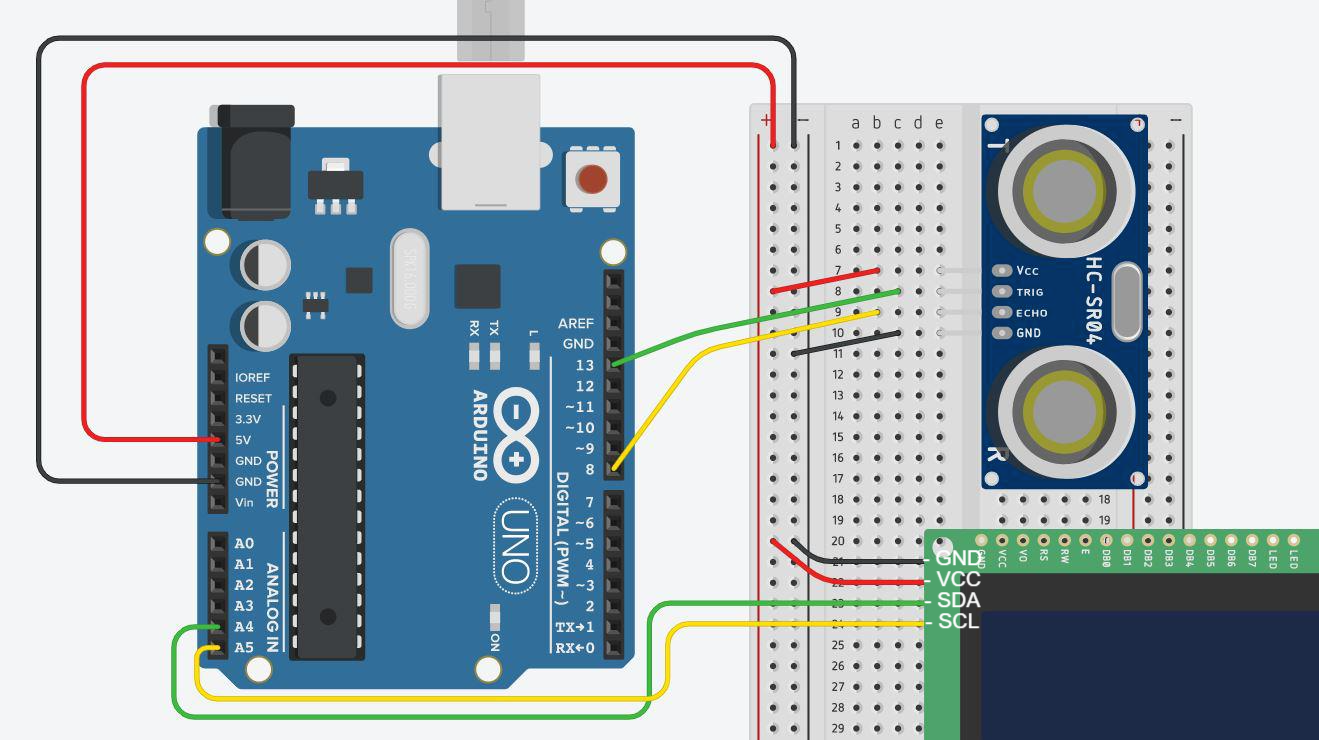

3) 회로도



초음파센서  Vcc - 5V TRIG - 13pin ECHO - 8pin GND - GND

LCD 센서 GND - GND VCC - 5V SDA - A4 SCL -A5

C

---

• 초음파 + LCD 소스코드

#include <Wire.h>

#include <LiquidCrystal_I2C.h>


LiquidCrystal_I2C lcd(0x27,20,4);

int trig = 13;

int echo = 8;

void setup()
{

  Serial.begin(9600); //시리얼 포트로 확인

  lcd.init(); / LCD초기 설정(LCD 초기화)

  lcd.backlight(); // LCD초기 설정(백라이트 켜기)

  // trig를 출력모드로 설정, echo를 입력모드로 설정

  pinMode(trig, OUTPUT);

  pinMode(echo, INPUT);

}

void loop()
{
  // digitalWrite LOW 는 0으로 신호를 안보내는 상태이다.(대기상태)

  digitalWrite(trig, HIGH);

  delayMicroseconds(10);     //10마이크로초 멈춘다.
                             // 신호를 측정하기 위해서는 10마이크로초 동안 초음파센서를 HIGH로 열어놔야 거리 측정 가능하다.


  digitalWrite(trig, LOW);

  // echoPin 이 HIGH를 유지한 시간을 저장 한다.

  unsigned long duration = pulseIn(echo, HIGH);    // Echo: HIGH->Low 간격을 측정

  // HIGH 였을 때 시간(초음파가 보냈다가 다시 들어온 시간)을 가지고 거리를 계산 한다.

  float distance = ((float)(340 * duration) / 10000) / 2;   // 거리(cm)로 변환

  lcd.clear();

  lcd.setCursor(0,0);

  lcd.println(distance);

  lcd.print("cm");

  delay(200);

  Serial.print(distance);

  Serial.println("cm");

  delay(100);
}

---
