목차
1) 결선도
2) 라이브러리 추가
3) 소스코드

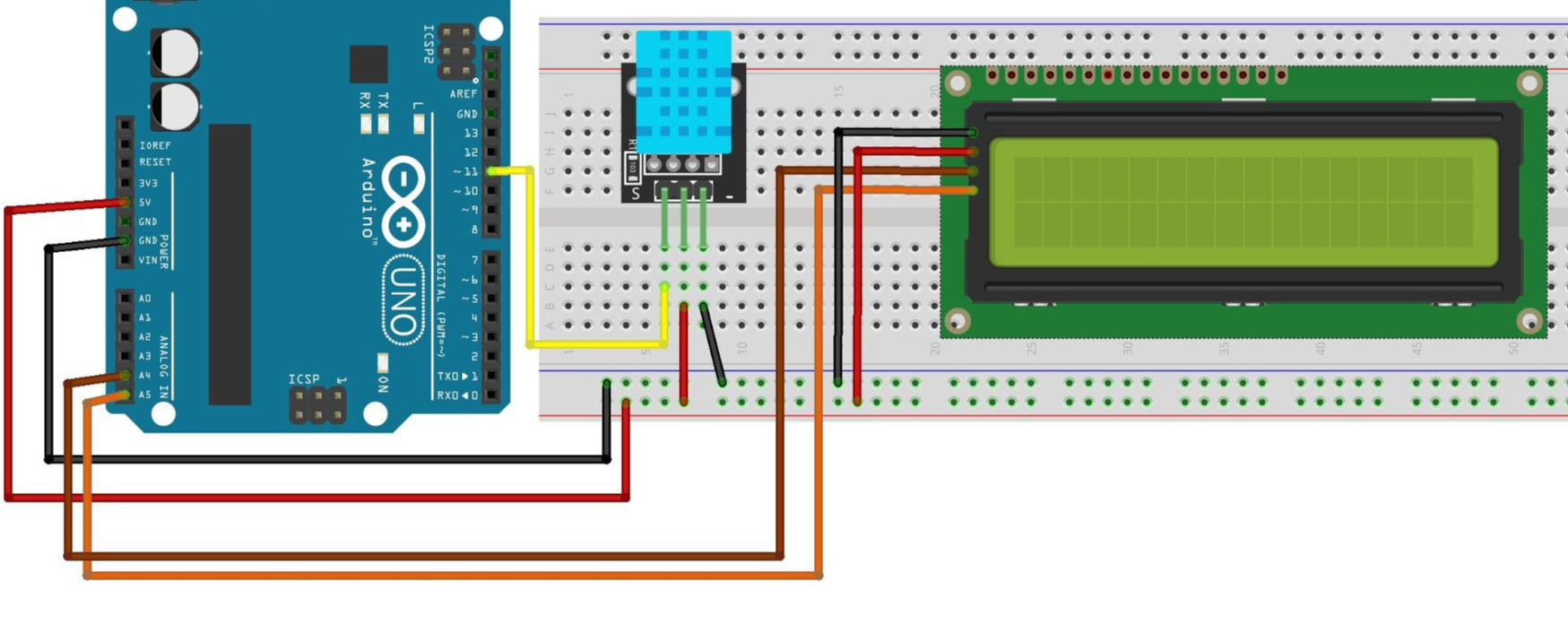

1) 결선도
2) 라이브러리 추가

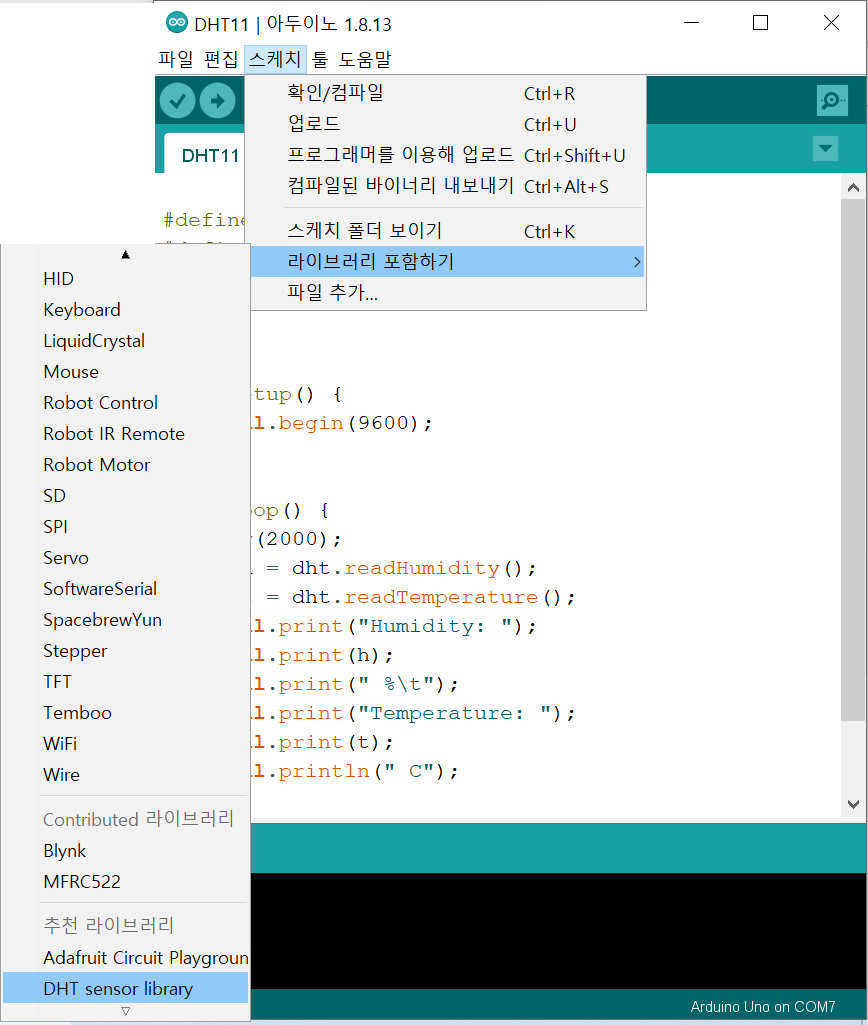

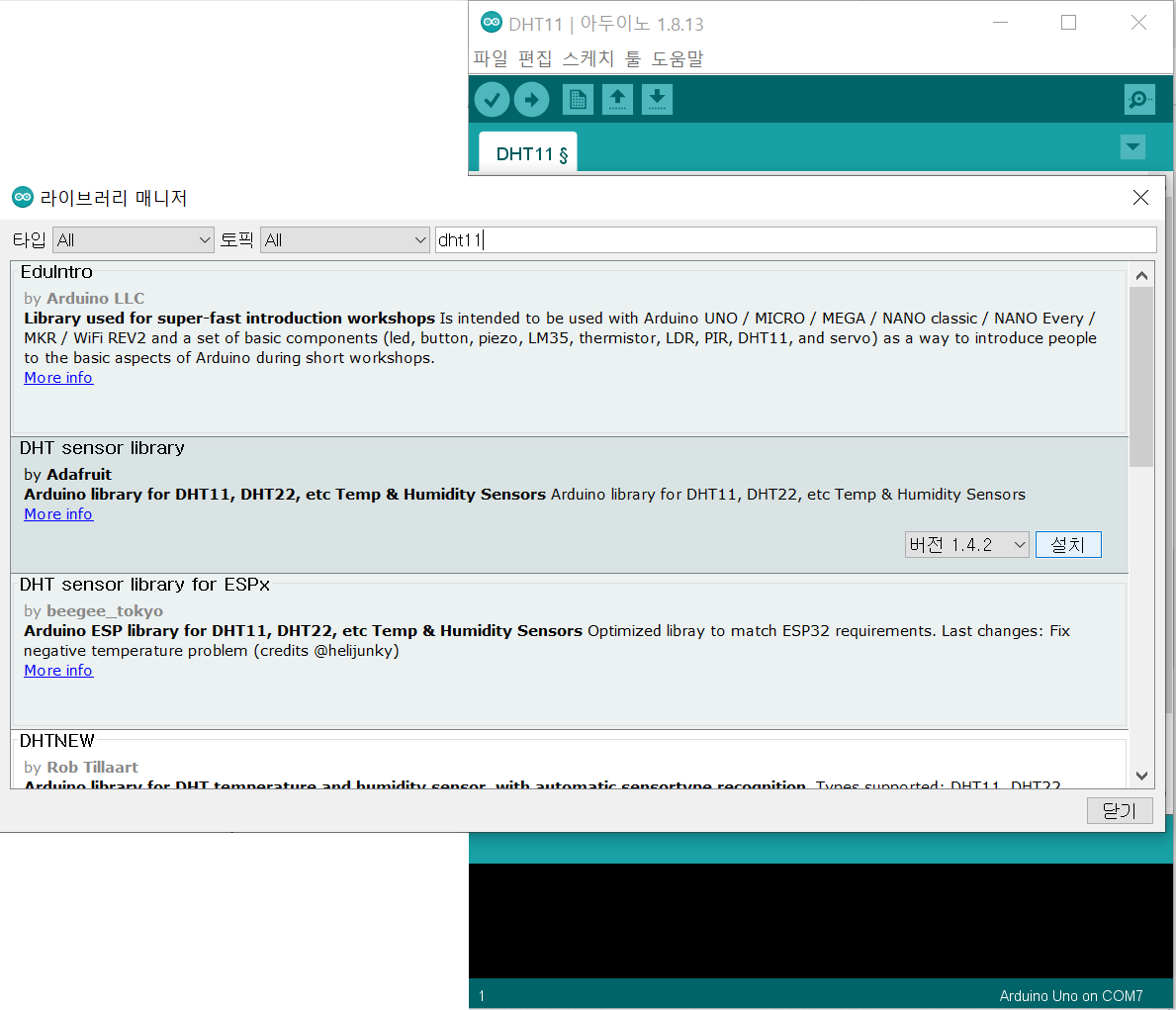

온습도 센서 사용을 위해 DHT sensor library 설치후 라이브러리 추가 합니다.

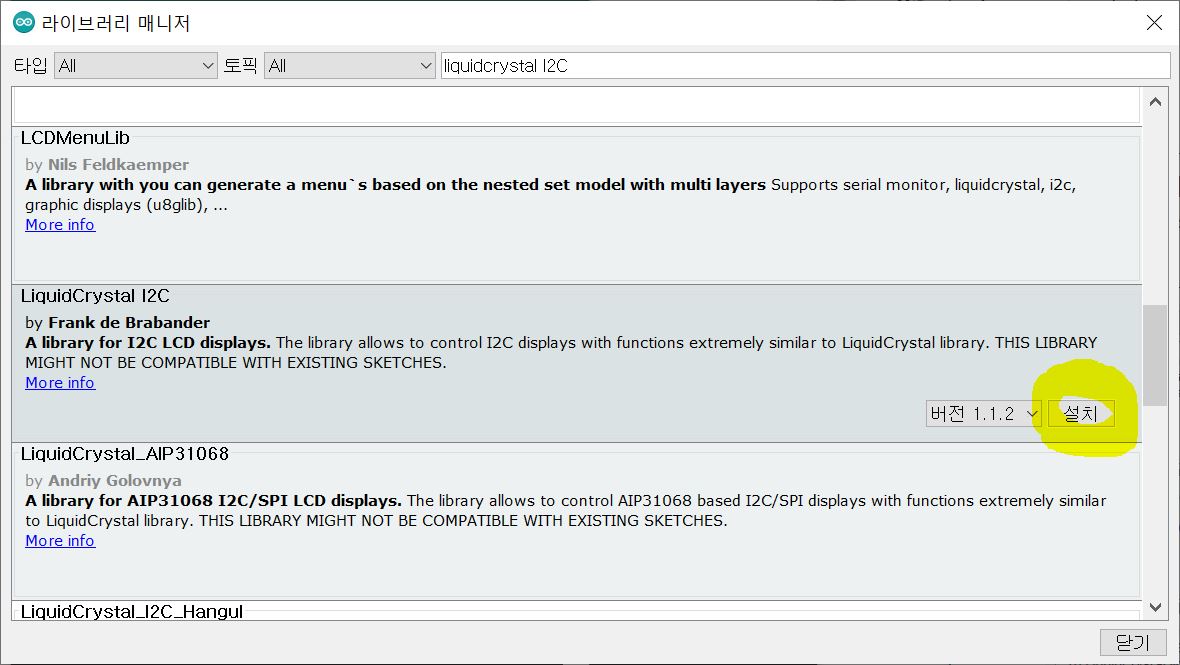

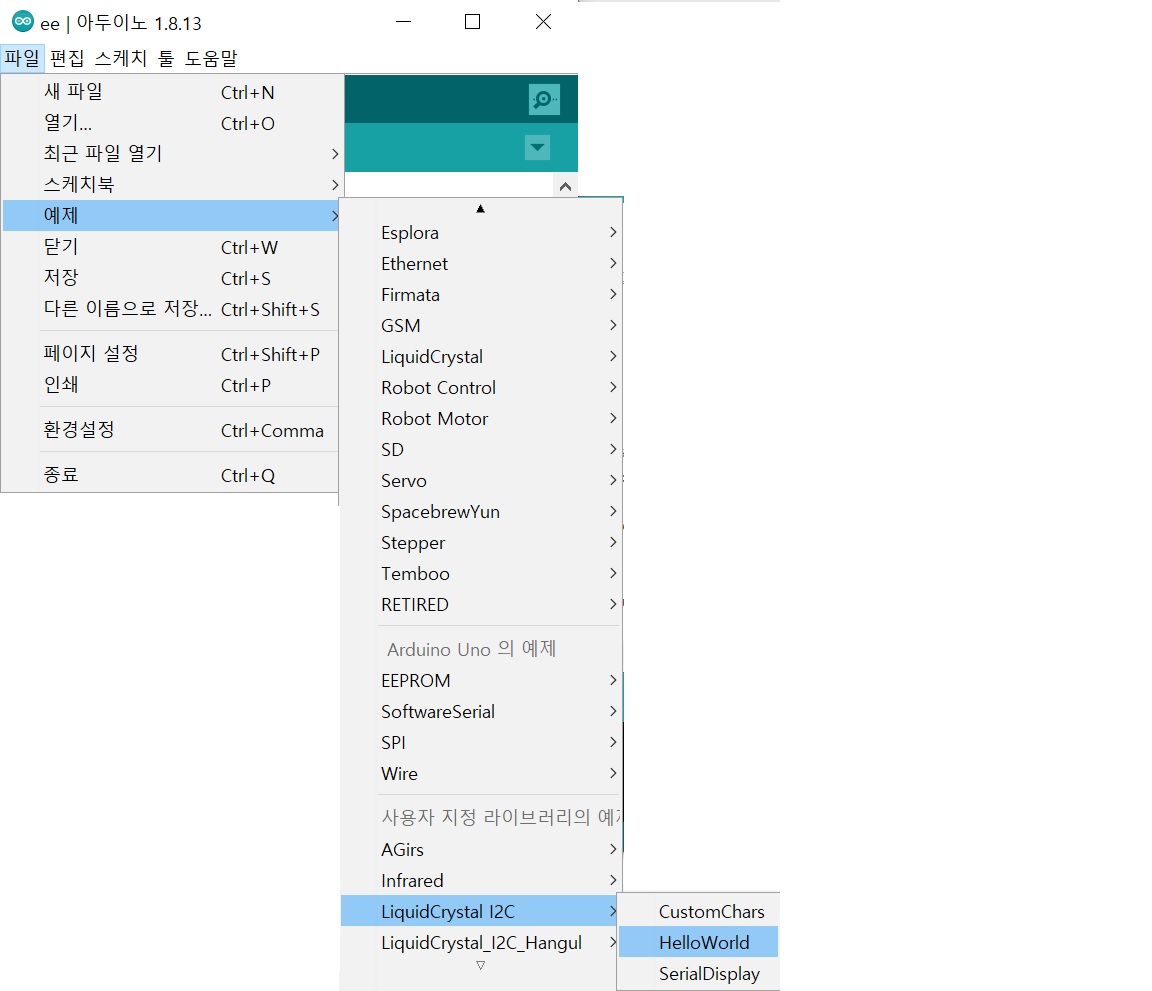

LCD 사용을 위한 LiquidCrystal I2C 를 설치한후 라이브러리 추가 합니다.

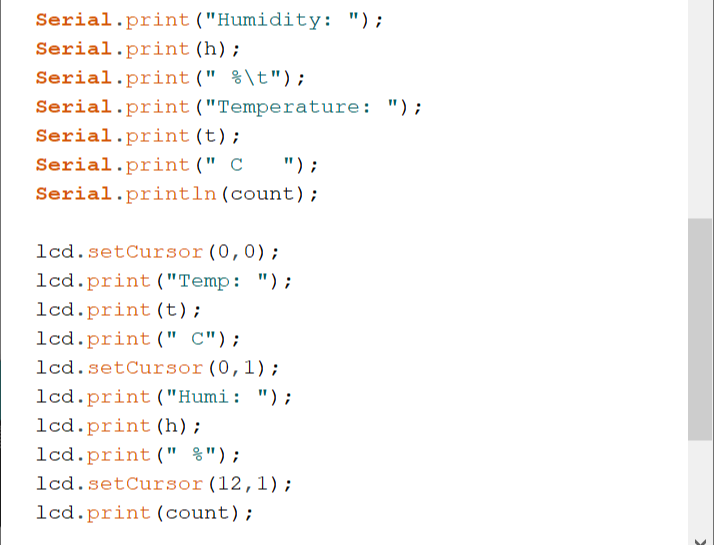

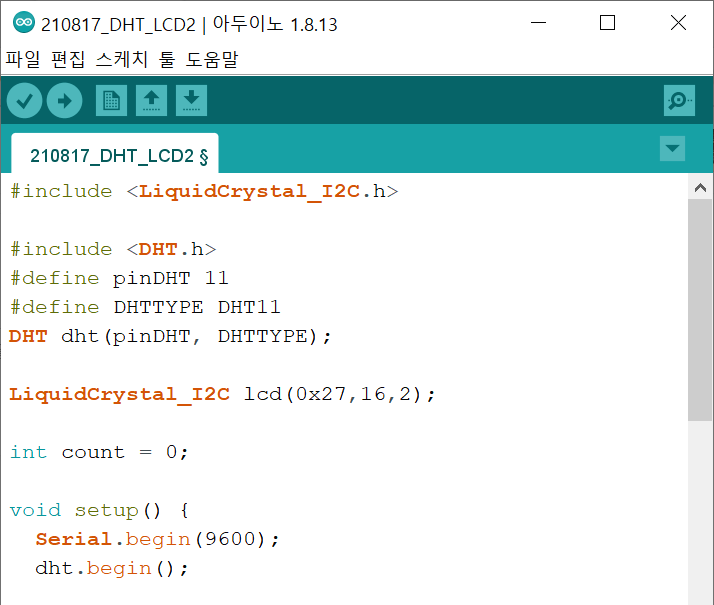

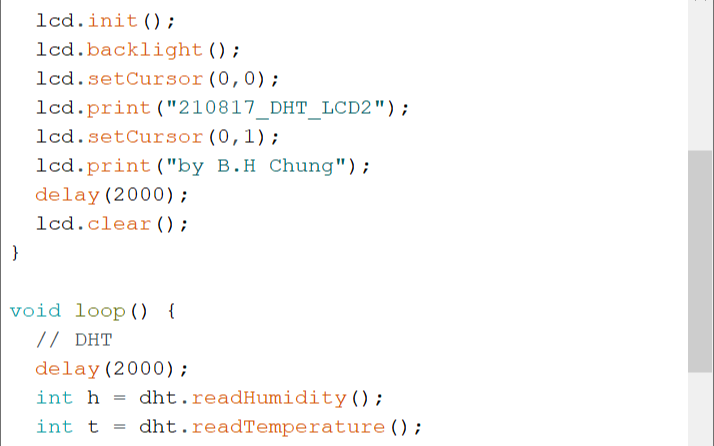

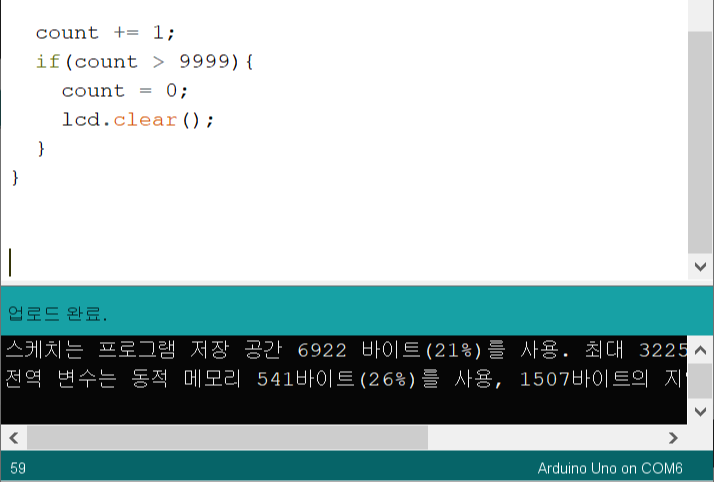

3) 소스코드
소스코드 복붙용
#include <LiquideCrystal_I2C.h>
#include <DHT.h>
#define pinDHT 11
#define DHTTYPE DHT11
DHT dht(pinDHT,DHTTYPE);
LiquideCrystal_I2C lcd(0x27, 16,2);
int count =0;
void setup(){
Serial.begin(9600);
dht.begin();
lcd.init();
lcd.backlight();
lcd.setCursor(0,0);
lic.print("210817_DHT_LCD2");
lcd.setCursor(0,1);
lcd.print("by B.H Chung");
dylay(2000);
lcd.clear();
}
void loop(){
//DHT
delay(2000);
int h = dht.readHumidity();
int t = dht.readTemperature();
Serial.print("Humidity: ");
Serial.print(h);
Serial.print(" %\t");
Serial.print("Temperature: ");
Serial.print(t);
Serial.print(" C ");
Serial.print(count);
lcd.setCursor(0,0);
lcd.print("Temp: ");
lcd.print(t);
lcd.print(" C");
lcd.setCursor(0,1);
lcd.print("Humi: ");
lcd.print(h);
lcd.print(" %");
lcd.setCursor(12,1);
lcd.print(count);
count += 1; //count = count + 1;
if(count > 9999){
count = 0;
lcd.clear();
}
}
감사합니다.
