라인프렌즈 브라운 눈에 LED 광선 만들기 [아두이노 LED 사용]

오늘은 네이버 라인의 캐릭터 브라운을 개조해 보겠습니다 ㅎㅎㅎ

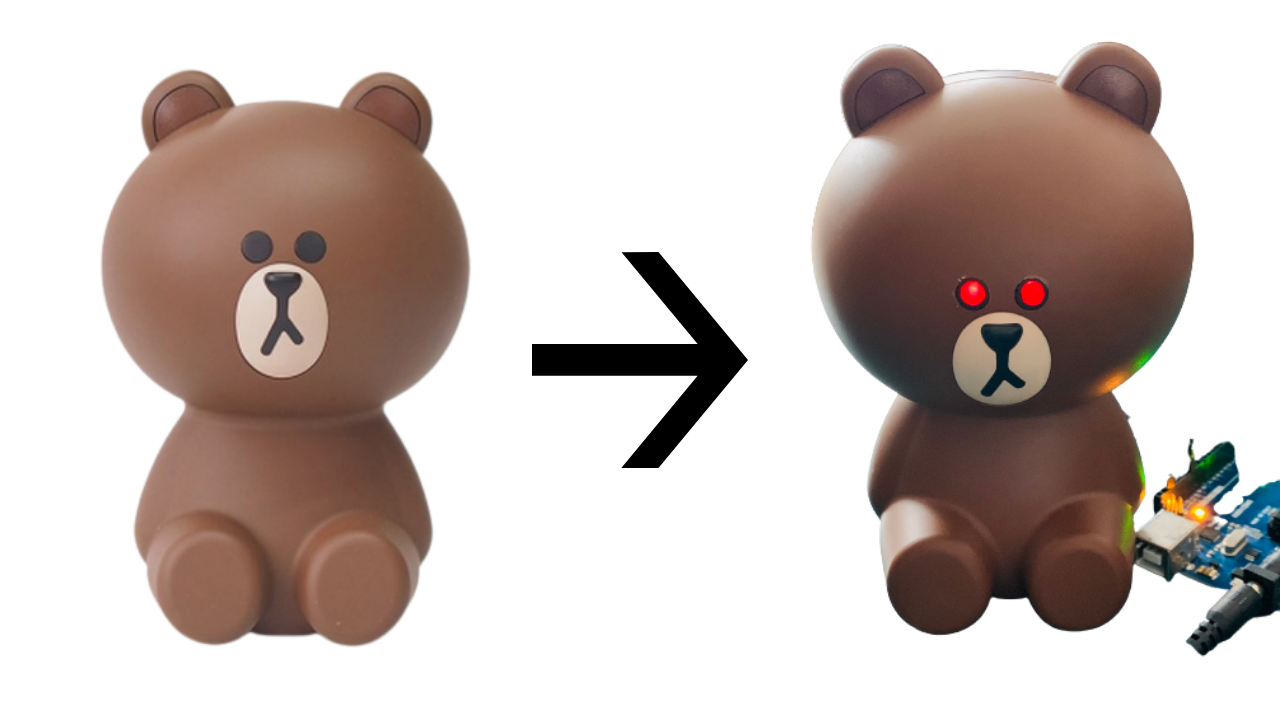

결과부터 보여 드리자면!!



예전에 이벤트 참여해서 받은 사은품으로

라인 프렌즈 미니 공기청정기를 받았는데요

이걸 사용했습니다.



라인프렌즈 공기청정기 MINI 브라운

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

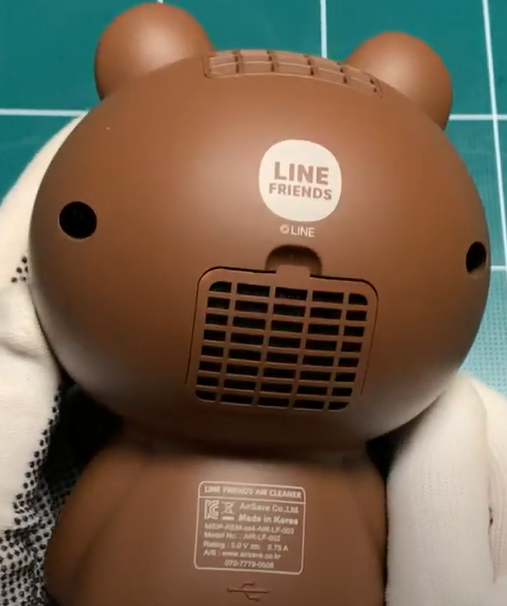

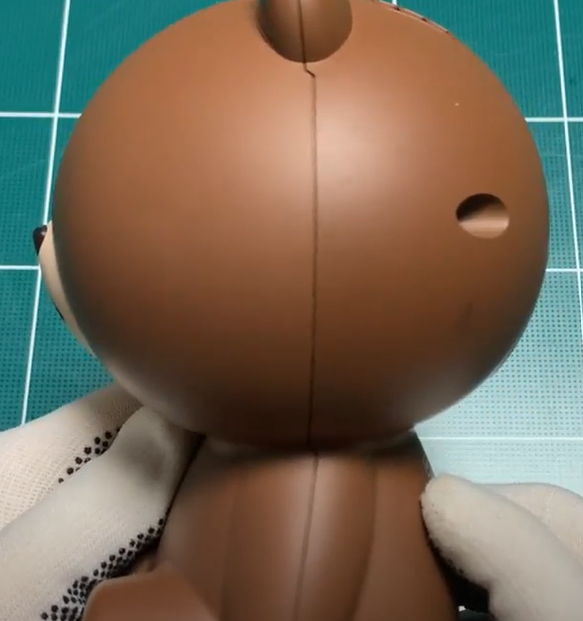

귀여운 뒤통수, 옆통수

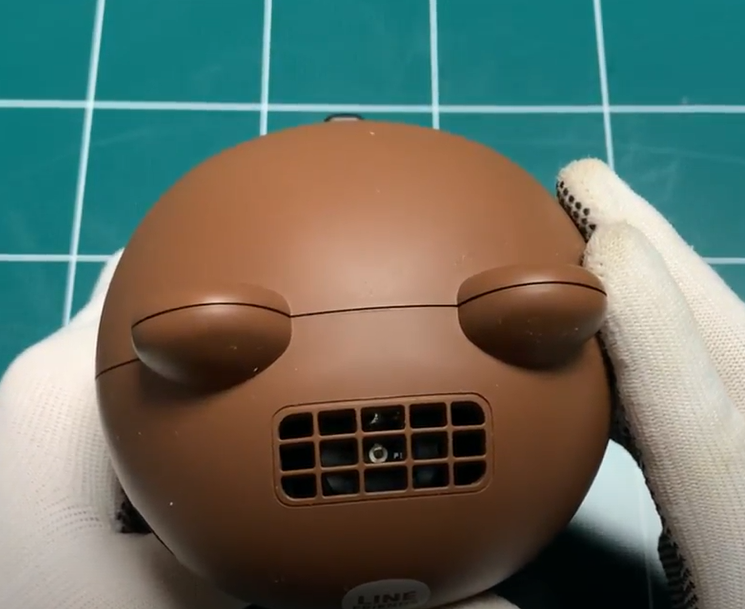

뒷면, 윗면

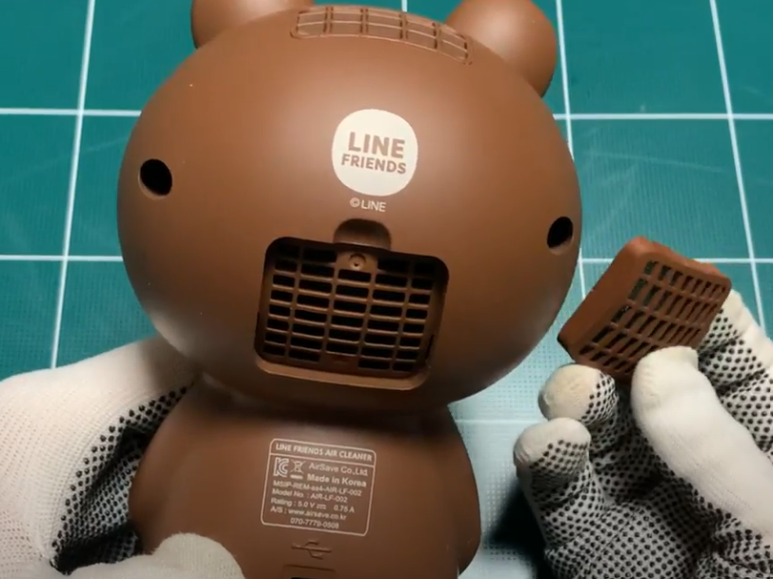

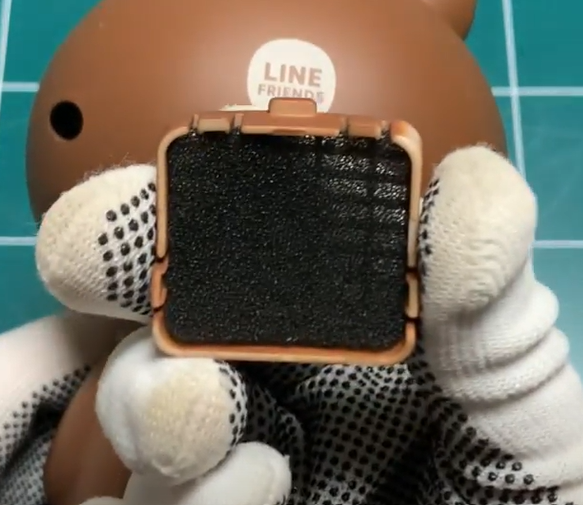

뒷면에 필터 같은 게 있습니다.

공기가 윗면으로 들어와서 뒤통수로 나가는 것 같습니다.

​

​

이제 뜯어볼까요?

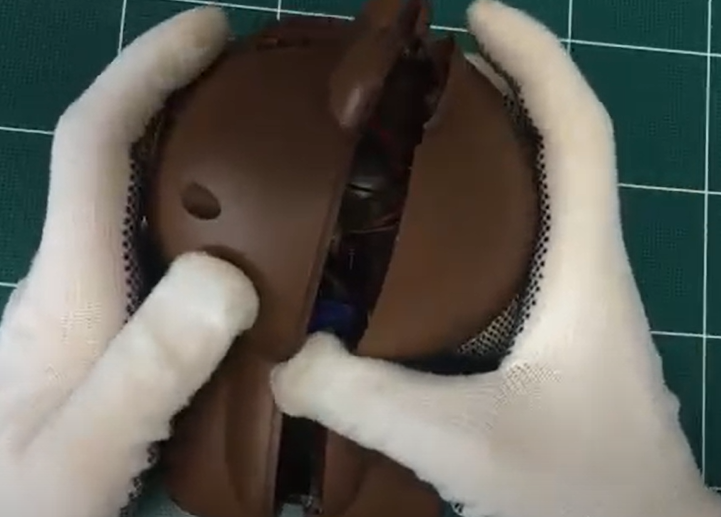

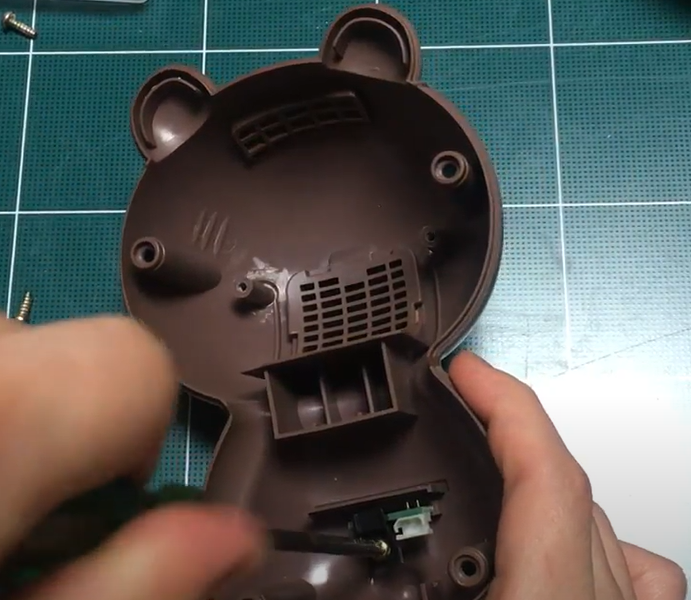

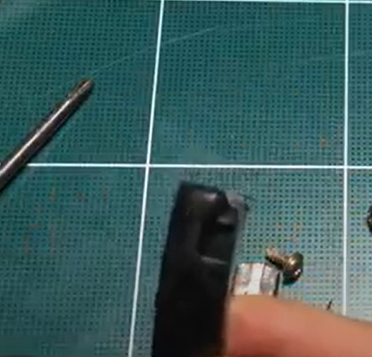

나사 4개를 풀어주니 쉽게 열립니다

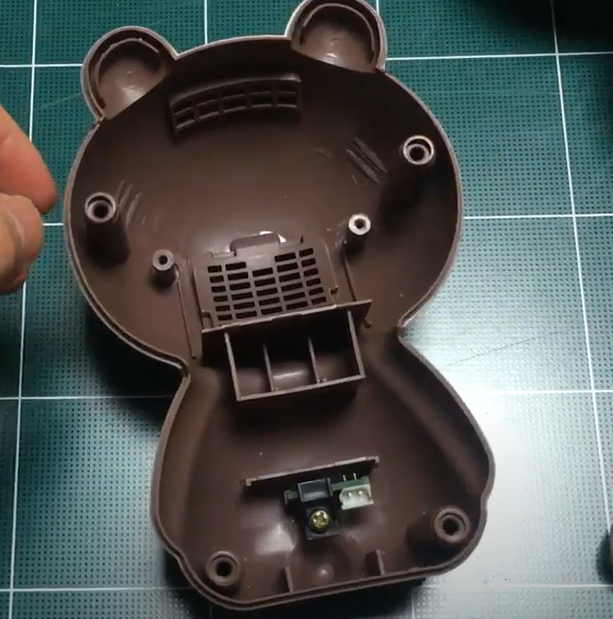

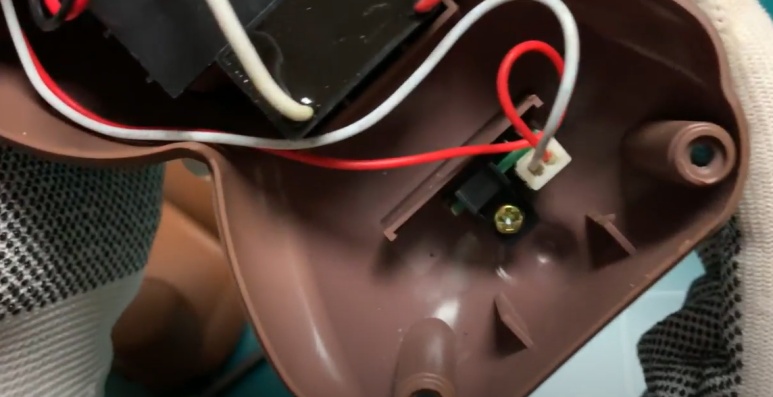

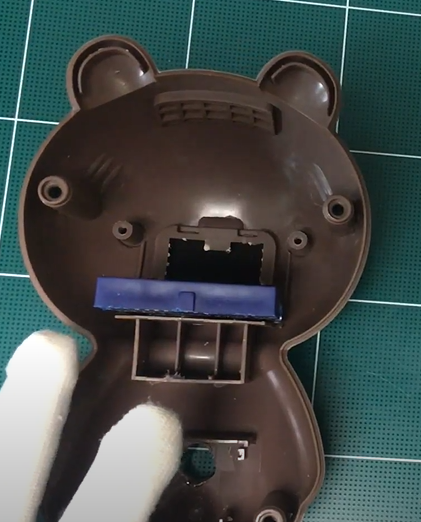

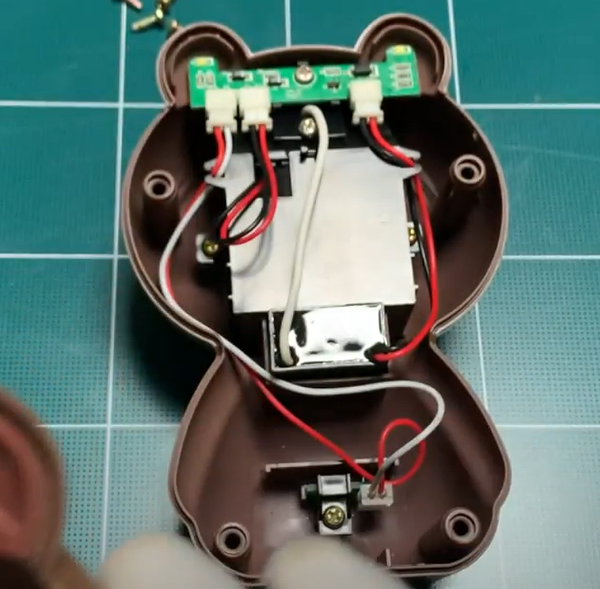

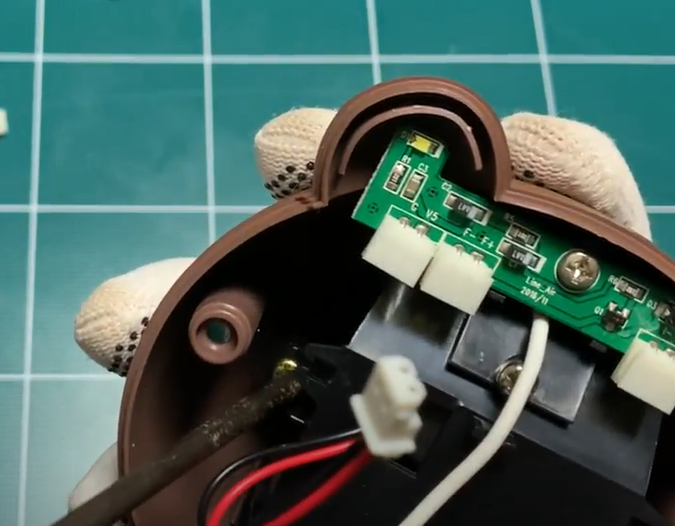

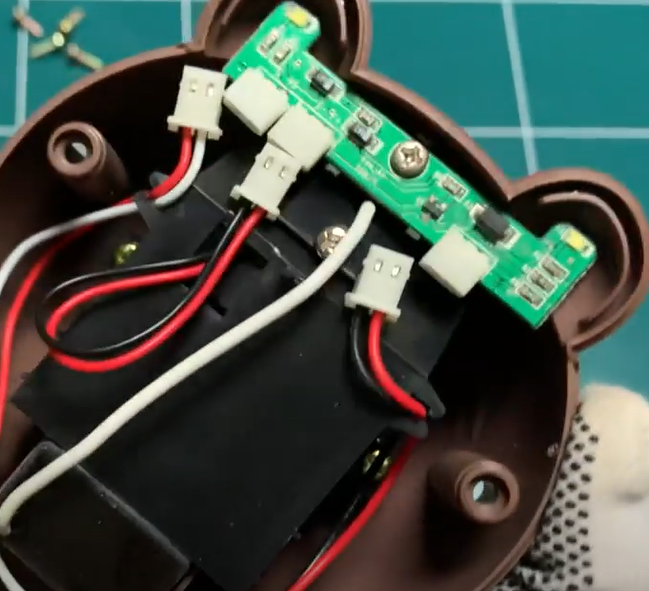

내부입니다.

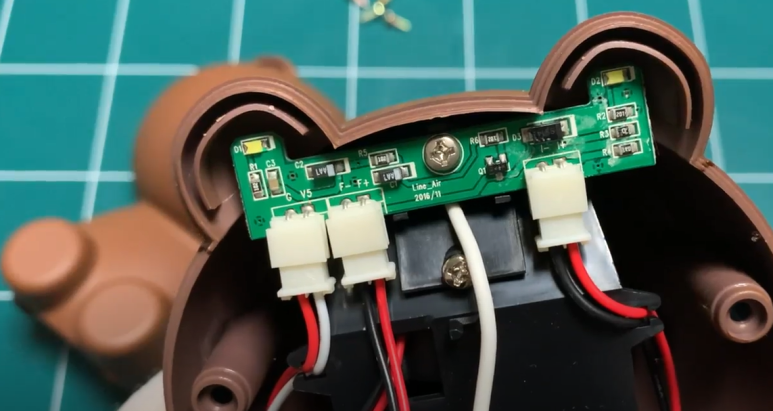

위쪽에는 공기를 깨끗하게 만드는 장치인 것 같고

밑에는 전원을 연결하는 부분입니다.

전원을 빼줍니다

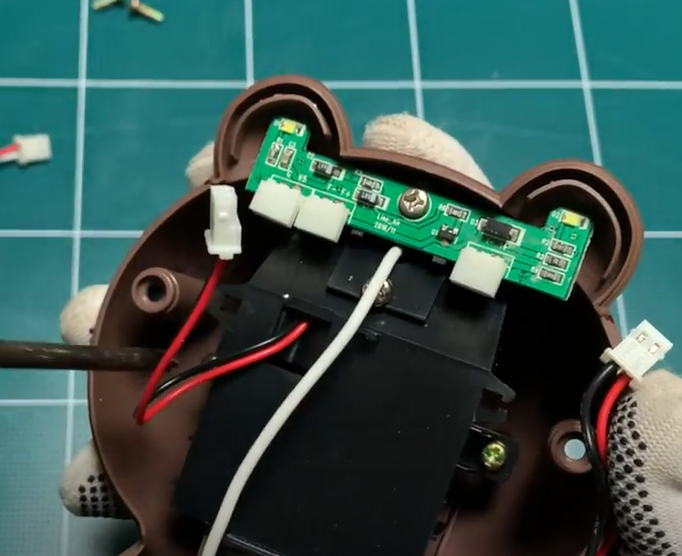

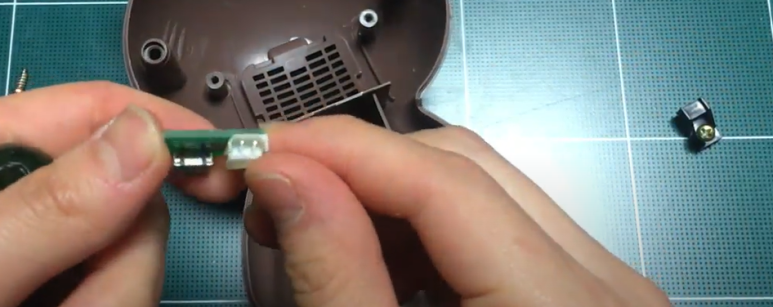

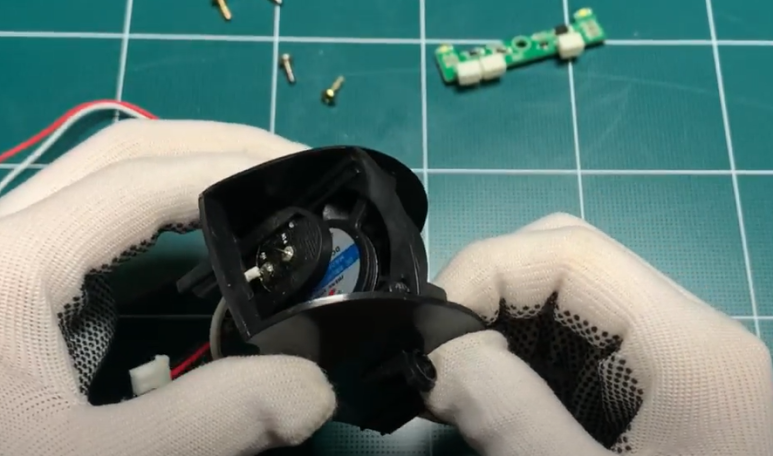

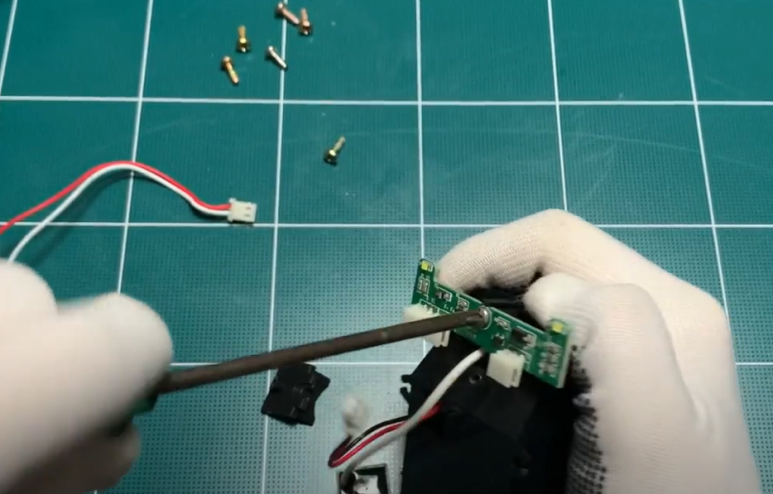

그리고 안쪽에 공기 청정 장치를 빼줍니다

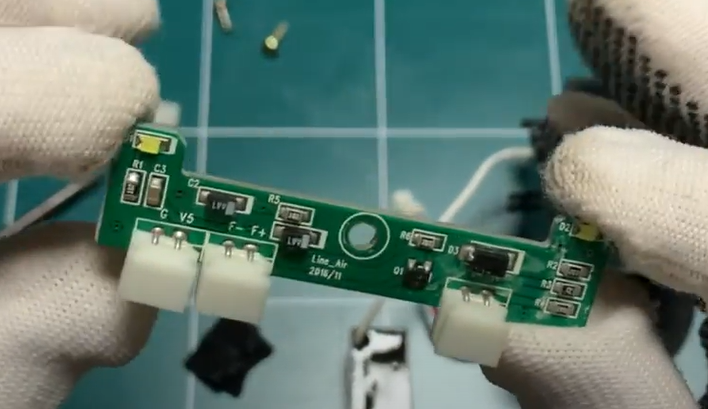

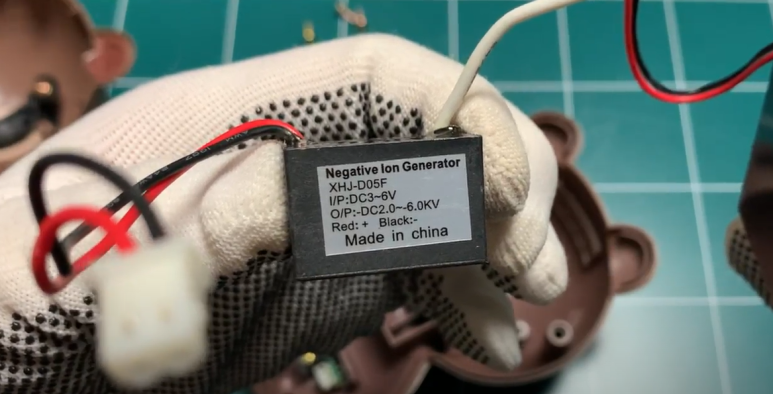

Nagative lon Generator 가 뭘까요?

이럴 땐!

GPT!! 도와줘!!

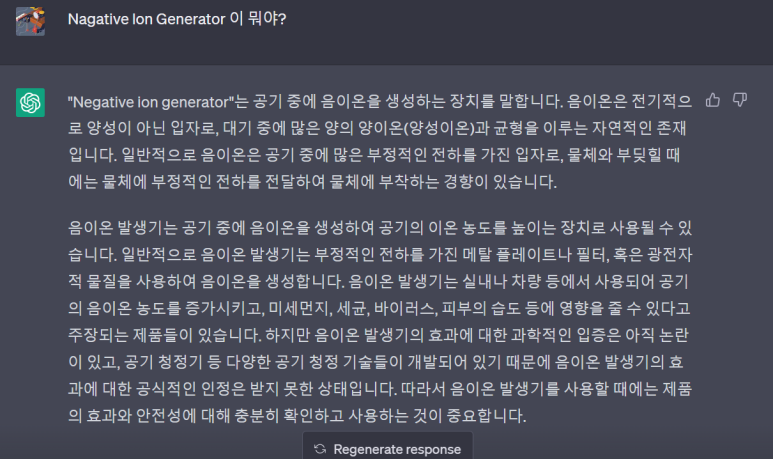

"Negative ion generator"는 공기 중에 음이온을 생성하는 장치를 말합니다. 음이온은 전기적으로 양성이 아닌 입자로, 대기 중에 많은 양의 양이온(양성이온)과 균형을 이루는 자연적인 존재입니다. 일반적으로 음이온은 공기 중에 많은 부정적인 전하를 가진 입자로, 물체와 부딪힐 때에는 물체에 부정적인 전하를 전달하여 물체에 부착하는 경향이 있습니다.
음이온 발생기는 공기 중에 음이온을 생성하여 공기의 이온 농도를 높이는 장치로 사용될 수 있습니다. 일반적으로 음이온 발생기는 부정적인 전하를 가진 메탈 플레이트나 필터, 혹은 광전자적 물질을 사용하여 음이온을 생성합니다. 음이온 발생기는 실내나 차량 등에서 사용되어 공기의 음이온 농도를 증가시키고, 미세먼지, 세균, 바이러스, 피부의 습도 등에 영향을 줄 수 있다고 주장되는 제품들이 있습니다. 하지만 음이온 발생기의 효과에 대한 과학적인 입증은 아직 논란이 있고, 공기 청정기 등 다양한 공기 청정 기술들이 개발되어 있기 때문에 음이온 발생기의 효과에 대한 공식적인 인정은 받지 못한 상태입니다. 따라서 음이온 발생기를 사용할 때에는 제품의 효과와 안전성에 대해 충분히 확인하고 사용하는 것이 중요합니다.

GPT

라고 하네요

​

다시 분해를 진행해 보겠습니다







뭐 이런 것들이 있습니다.

​

이제 저는 라인 프렌즈 브라운의 눈에서 광선이 나오는 것처럼 만들어 볼 겁니다.

















밑에 충전기 부분을 사용해서 전원을 연결시킬 수 있지 않을까?

생각했는데

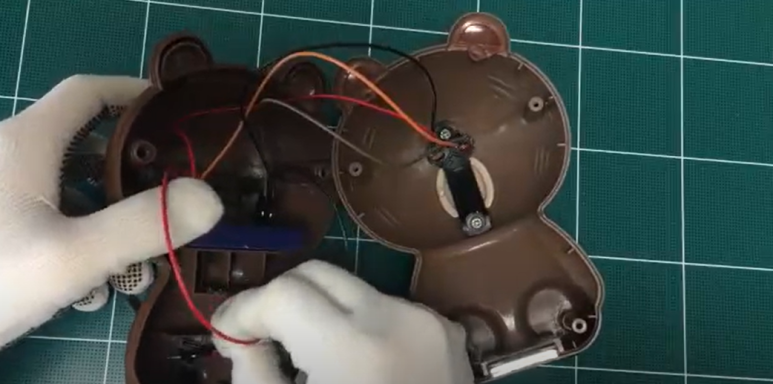

전원과 아두이노를 연결했을 때

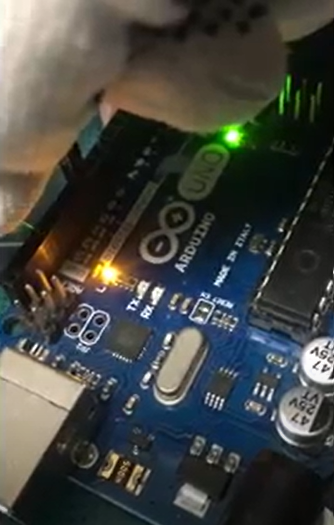

전선이 녹아버렸습니다;;;

전원 어댑터는 12V이고 아두이노는 3.3V ~ 5V 이어서 녹아버린 것 같습니다.

사진을 찍어놨으면 좋았을 텐데 깜짝 놀라서 그냥 지나쳤네요ㅜㅠ

(잘못된 전원 공급은 아두이노 보드나 연결된 디바이스를 손상시킬 수 있으므로 조심하시는 것이 좋습니다.)

​







일단 전원공급 장치는 필요 없어졌으니 뺐습니다.











그리고 뒷면에 전원을 연결하는 구멍이 있어야 할 것 같아서 장치 연결 잭이 들어갈 정도의 구멍을 만들기 위해

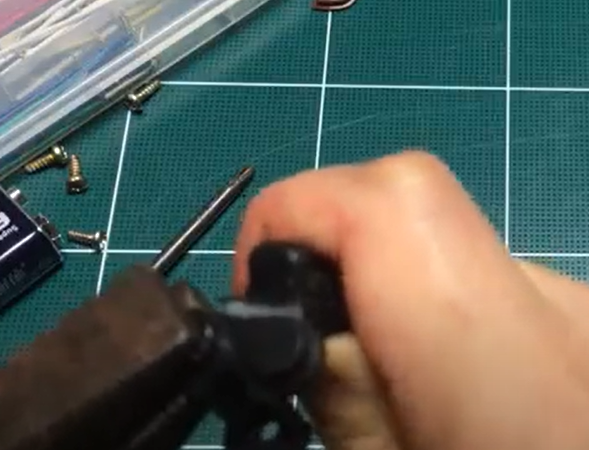

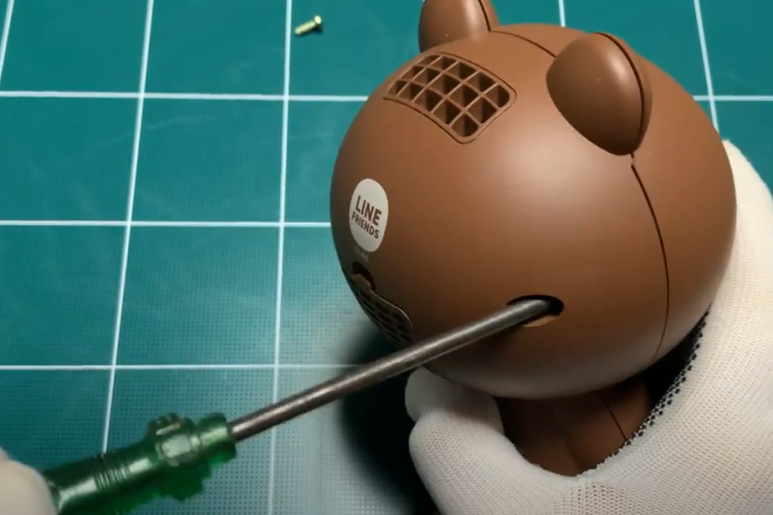

드릴로 구멍을 넓혀주었습니다

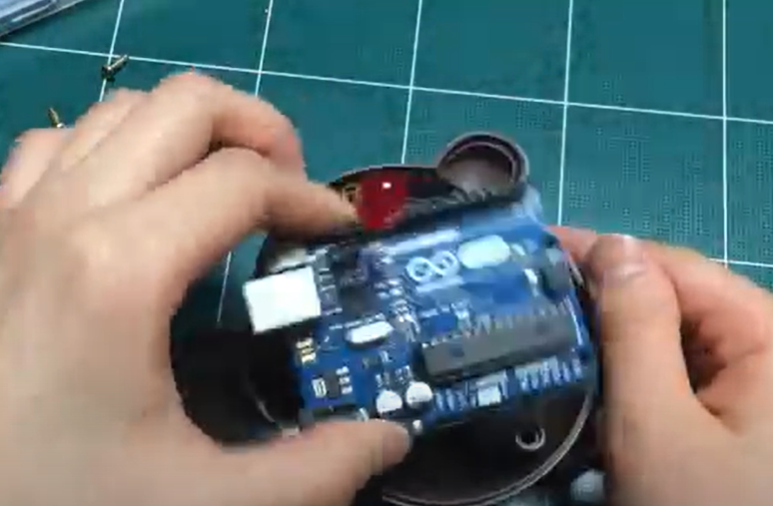

그런데 아두이노가 안 맞습니다ㅜㅠ

​

그럼 LED만 안쪽에 배치하는 것으로 바꿔서 만들어 보겠습니다

​

어차피 안쪽에 LED 넣는 것은 간단하니까

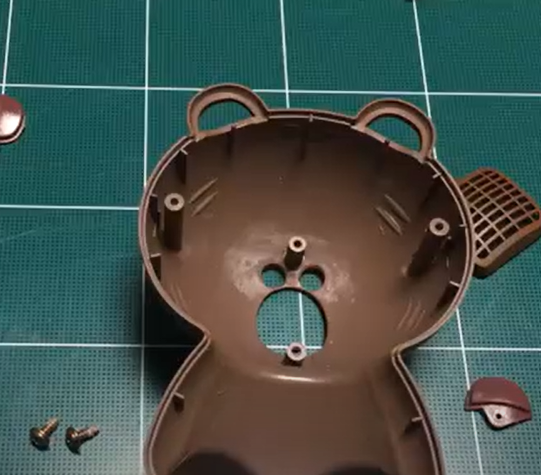

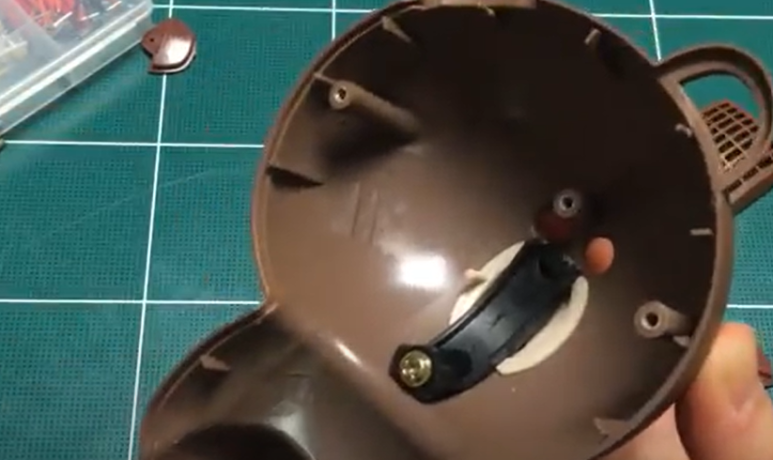

눈을 뚫어 보겠습니다.

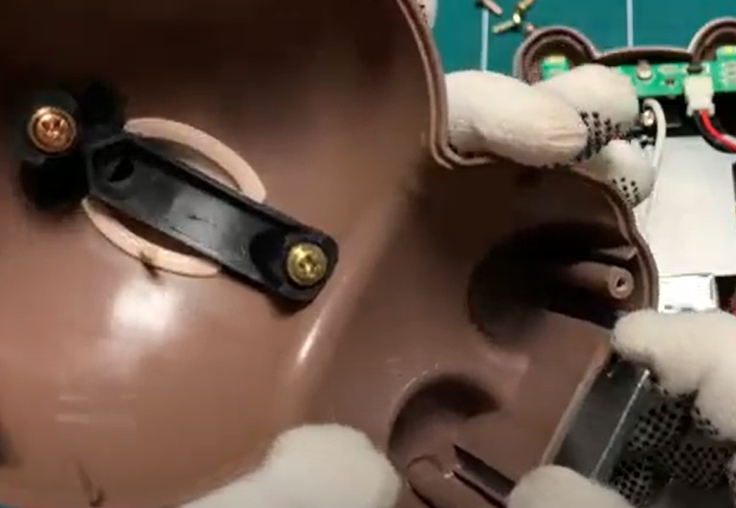

앞면에 눈코입이 붙어있는 부분을 빼서

눈만 제거해 주면 될 것 같습니다.



















됐습니다!

​

공허한 눈동자!

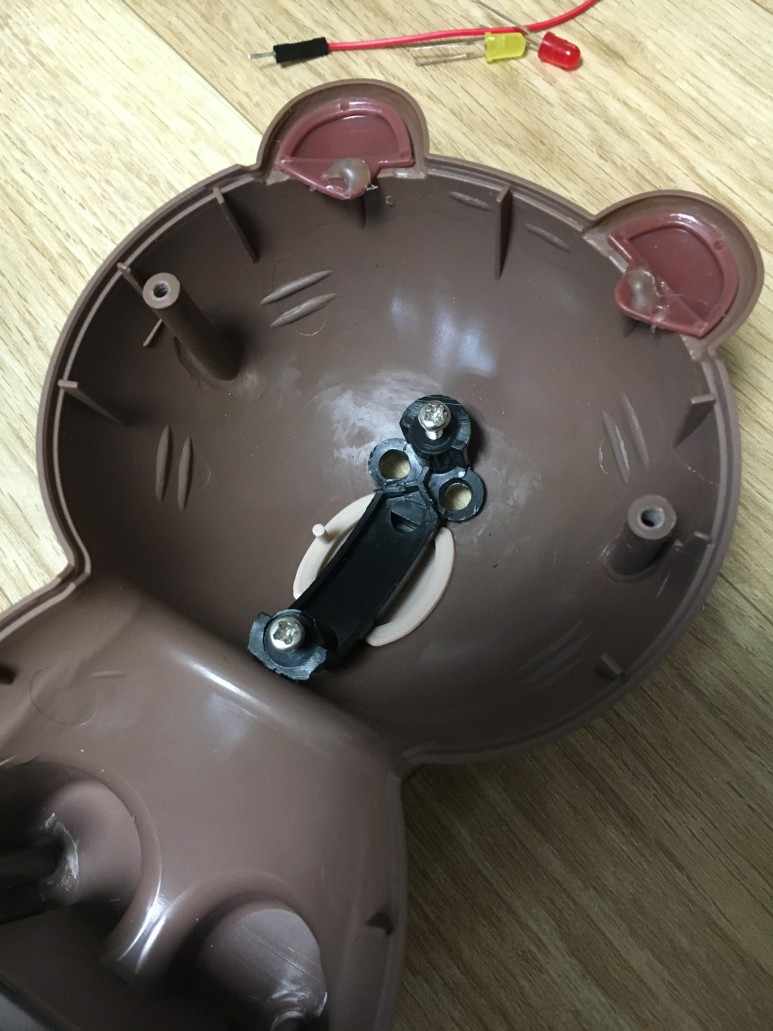

이제 LED만 안쪽에 배치해 주면 됩니다.



LED 사용하는 자세한 방법이 궁금하신 분들은 밑에 링크를 참조해 주시길

2021.03.17 - [IOT 로봇 아두이노/전자회로 기초] - 1-1. LED 깜빡이기 - 저항계산하기







여기서 코드는 그냥 켜주는 코드를 사용했습니다.

void setup() {

    pinMode(10, OUTPUT);

}

​ void loop() {

    digitalWrite(10, HIGH);

}

​

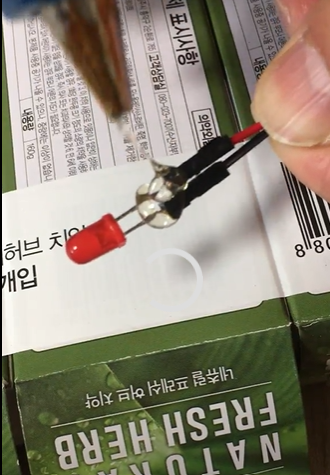

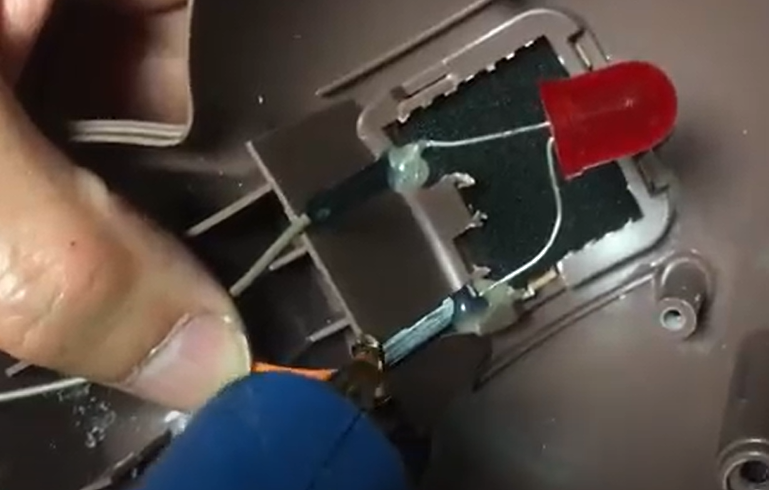

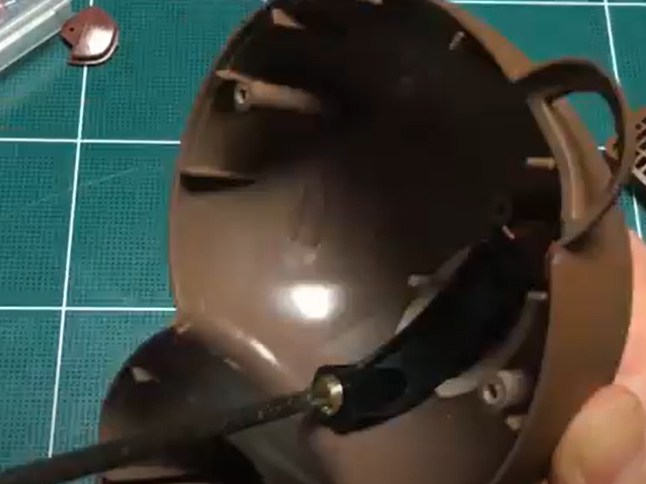

선을 아까 뚫어 놓은 구멍으로 넣어서 LED를 연결해 줍니다.

​

그리고

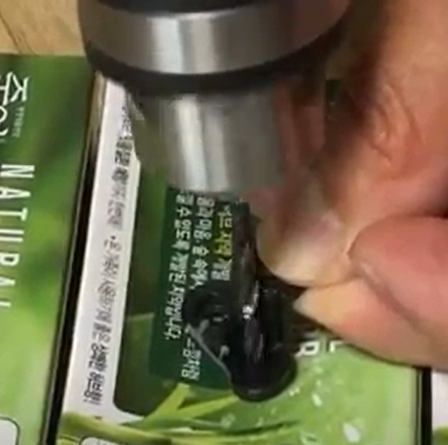

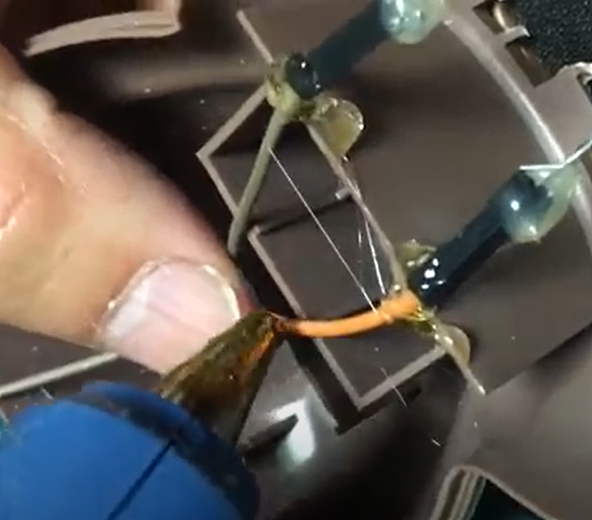

글루 건으로 고정시켜 주었습니다.

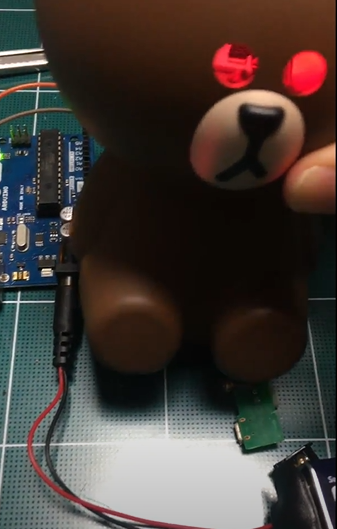

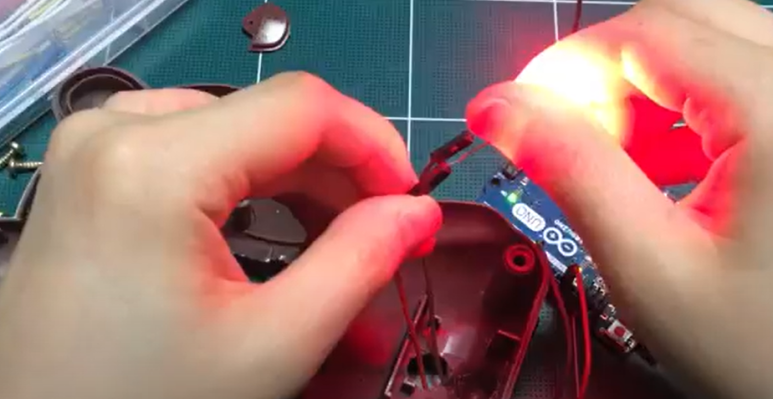

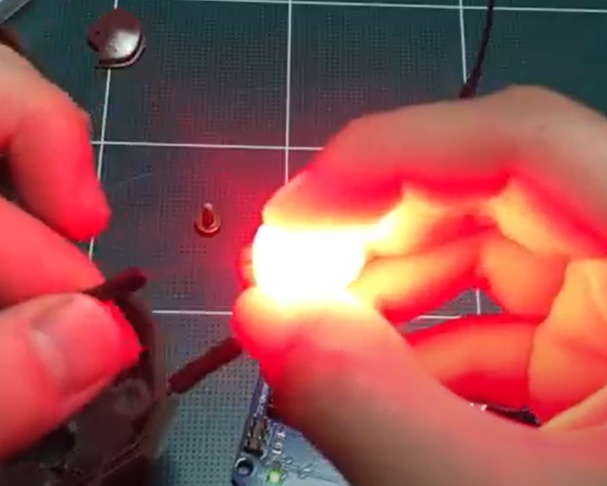

그리고 전원에 연결시켜 주면!! 완성

전원은 배터리 건전지를 연결했습니다.

완성!!이지만 약간 아쉽죠?

눈이 너무 공허해 보입니다.

글루 건을 사용해서 눈에 붙이는 방법도 해봤지만 이것도 아쉬워요

​

​

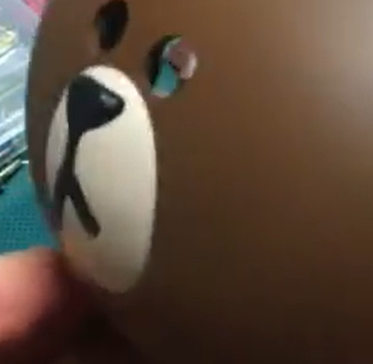

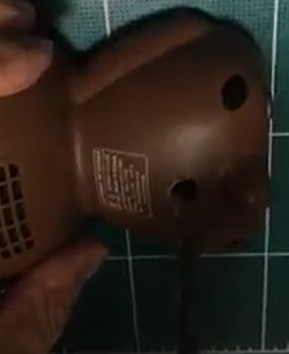

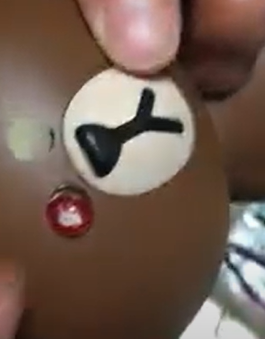

그래서 눈을 드릴로 뚫었습니다.

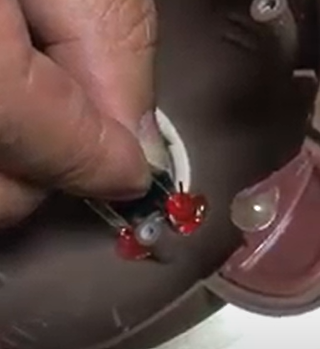

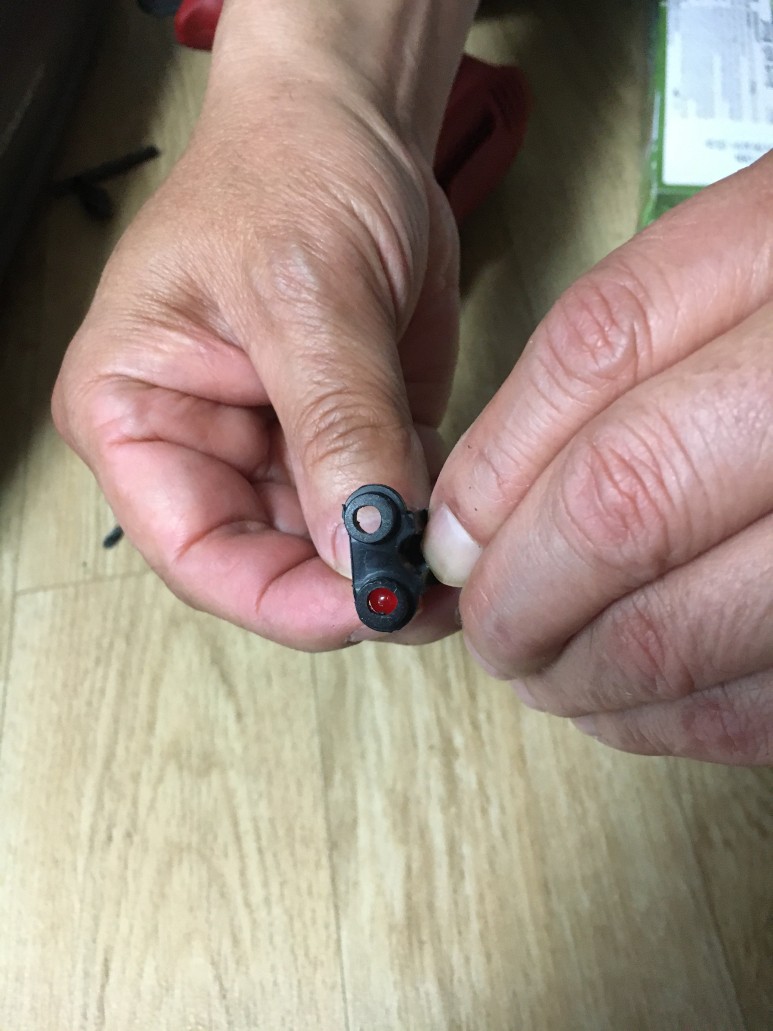

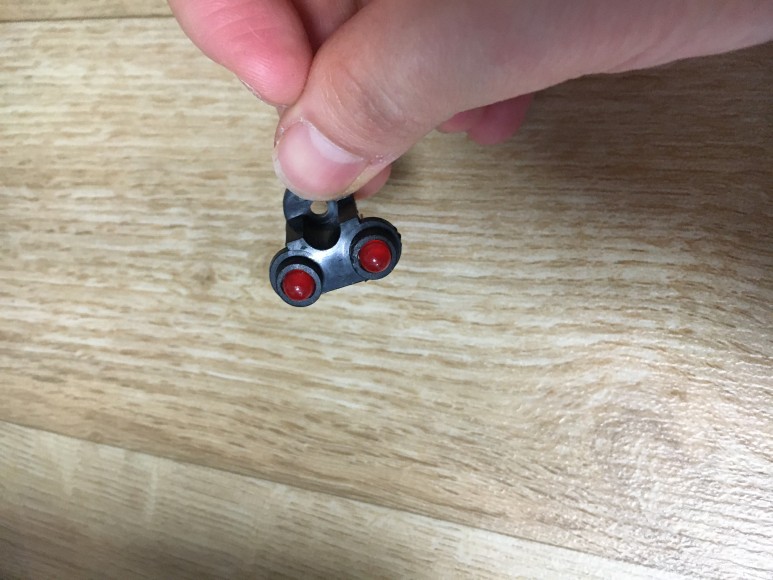

뚫어서 눈에 작은 LED를 넣어 줍니다.

이 정도면 오케이!

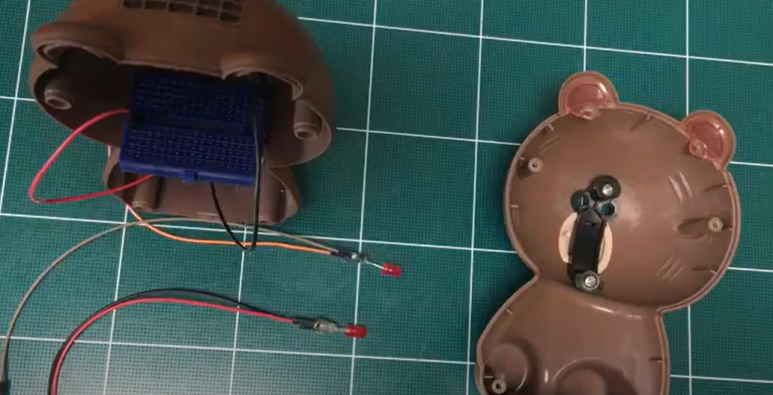

LED를 연결하고 이번엔 두 개를 연결해야 하니까

브레드 보드를 사용해 보겠습니다.

작은 브레드 보드를 사용하면 브라운 안에 넣기 수월합니다



[파츠키츠] 170홀 초소형미니브레드보드 빵판 만능기판 양면접착

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

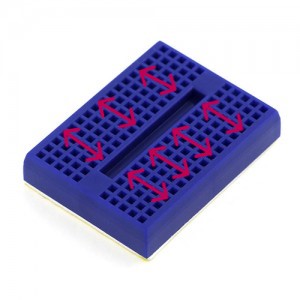

브레드 보드 미니의 연결은 밑에 사진처럼 연결되어 있습니다.



때문에 세로 선에 맞춰서 GND와 + 핀을 잘 꽂아줍니다

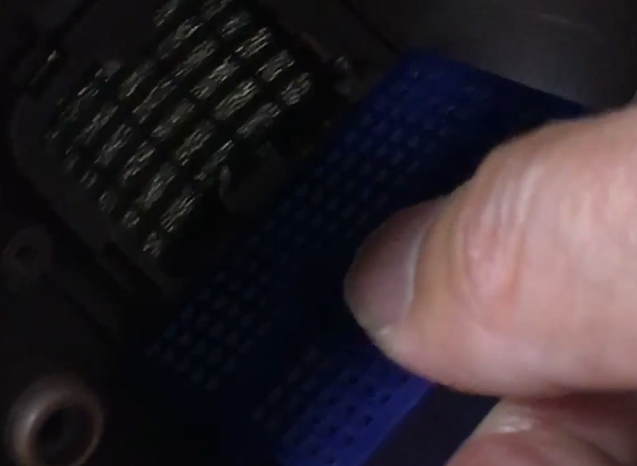

다 연결했으면 닫아줍니다!

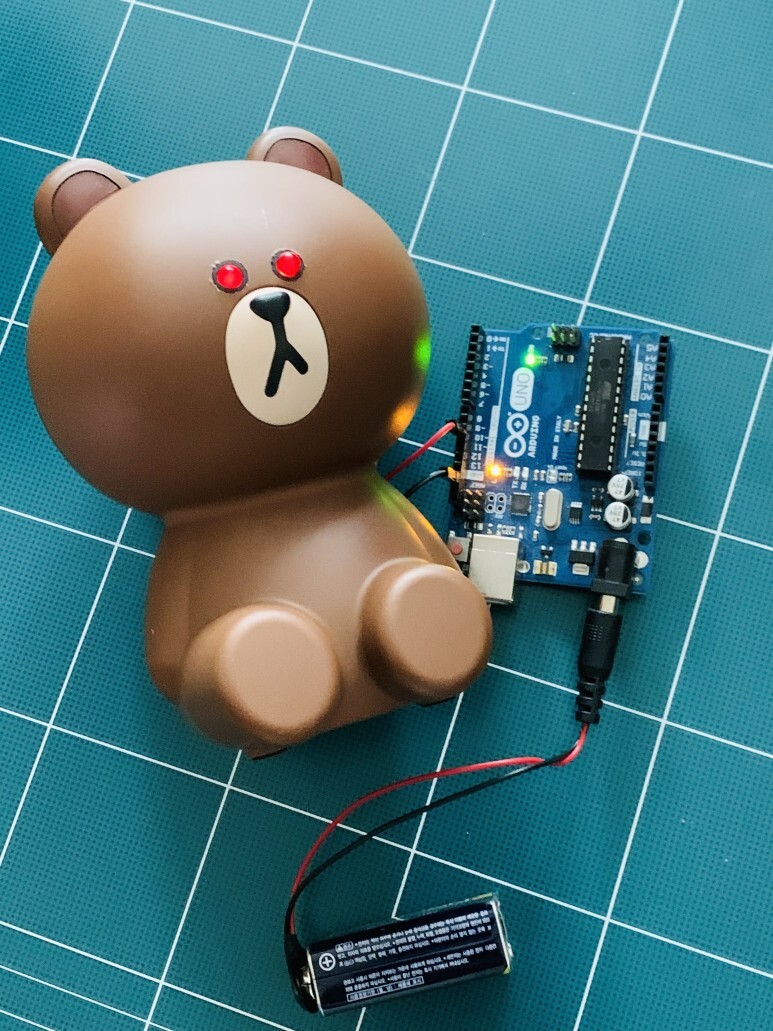

이제 아두이노 보드에 전원을 연결하면 됩니다!!

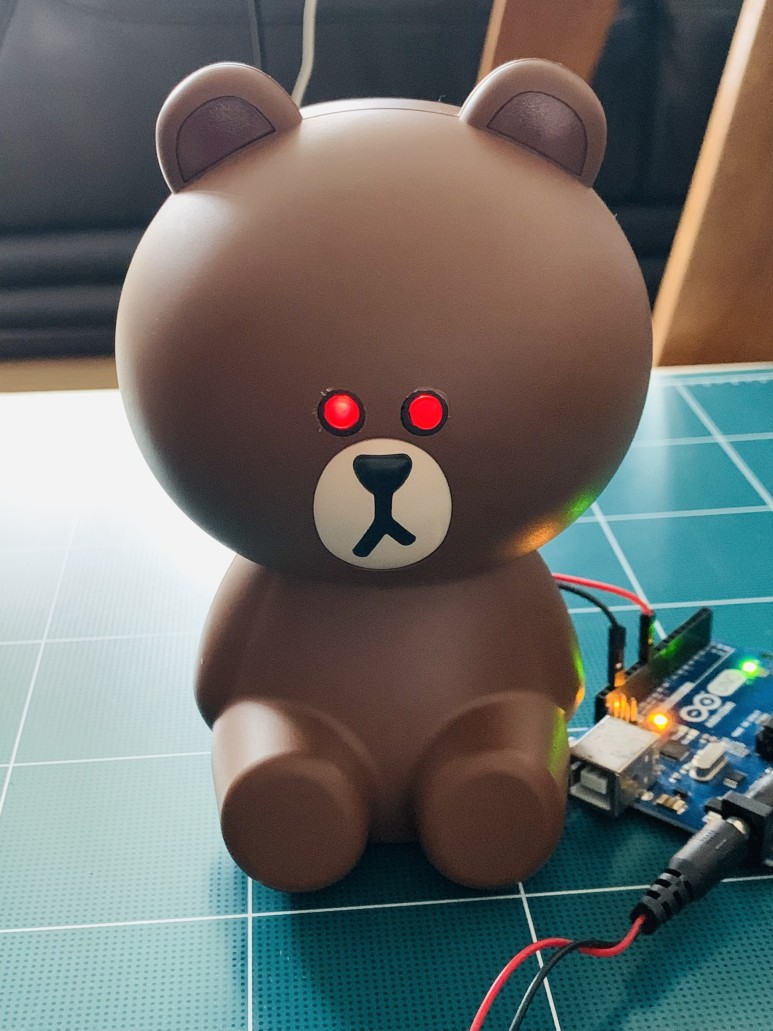

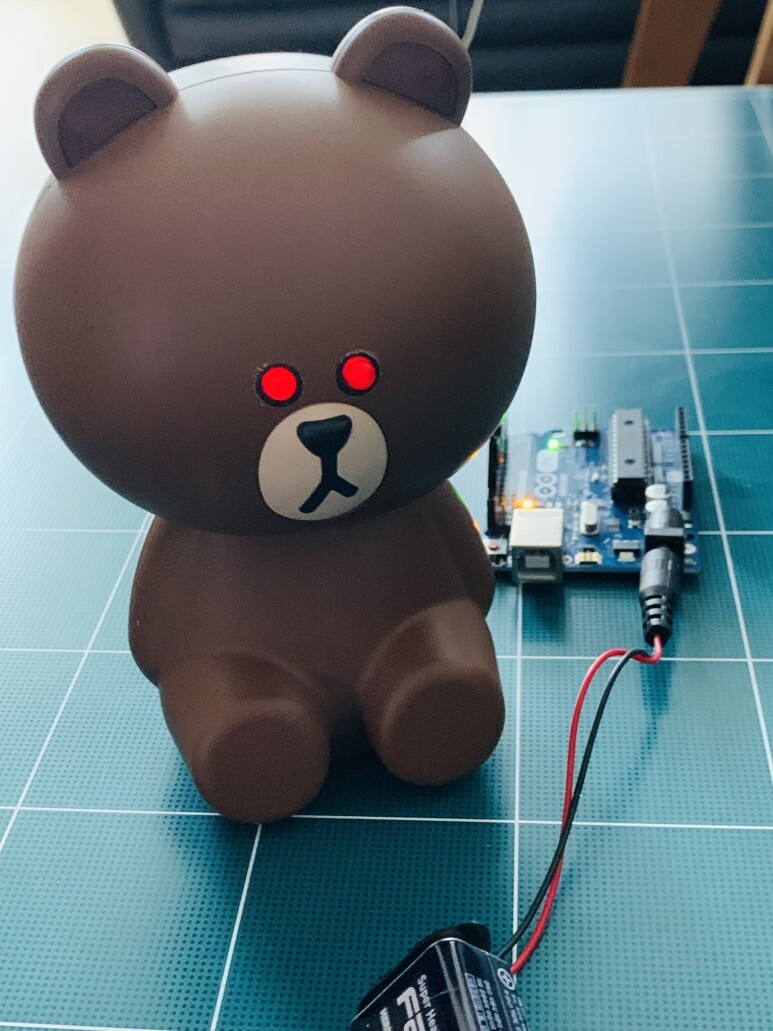

완성!!!

밤에 찍은 사진도 한 컷!

다른 센서도 연결하는 콘텐츠도 만들어 봐야겠습니닿ㅎㅎ

​

봐주셔서 감사하고

재밌게 봐주셨으면 더 감사합니다~~

​

영상도 有!
