목차
1) 플로팅 (변동하는 상태)
2) 풀업/인풋-풀업 (기본값이 ON인 상태 -> 버튼을 눌렀을때 꺼진다)
3) 풀다운 (기본값이 OFF인 상태 -> 버튼을 눌렀을때 켜진다)

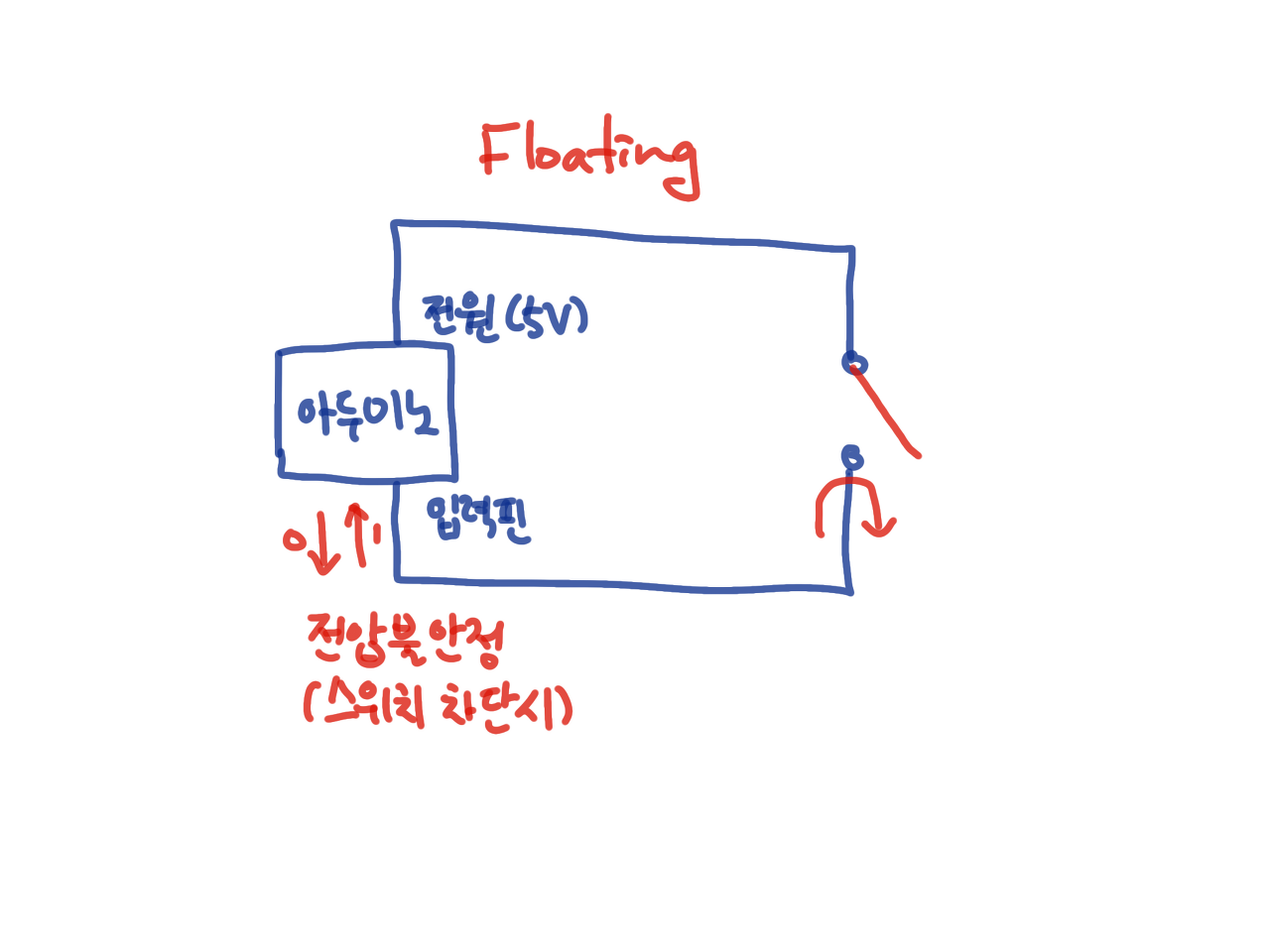

1) 플로팅 (변동하는 상태)

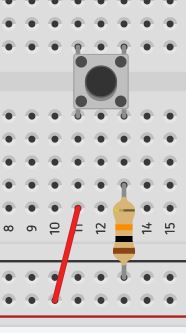

회로 차이점 ( 빨간색 : + / 검은색 : - )
| 플로팅 (버튼누를시 전압안정) | 풀업 (버튼누를시 꺼짐) | 인풋-풀업 (버튼누를시 꺼짐) | 풀다운 (버튼누를시 켜짐) |
 |
|||
 |
2) 풀업/인풋-풀업 (기본값이 ON인 상태 -> 버튼을 눌렀을때 꺼진다)

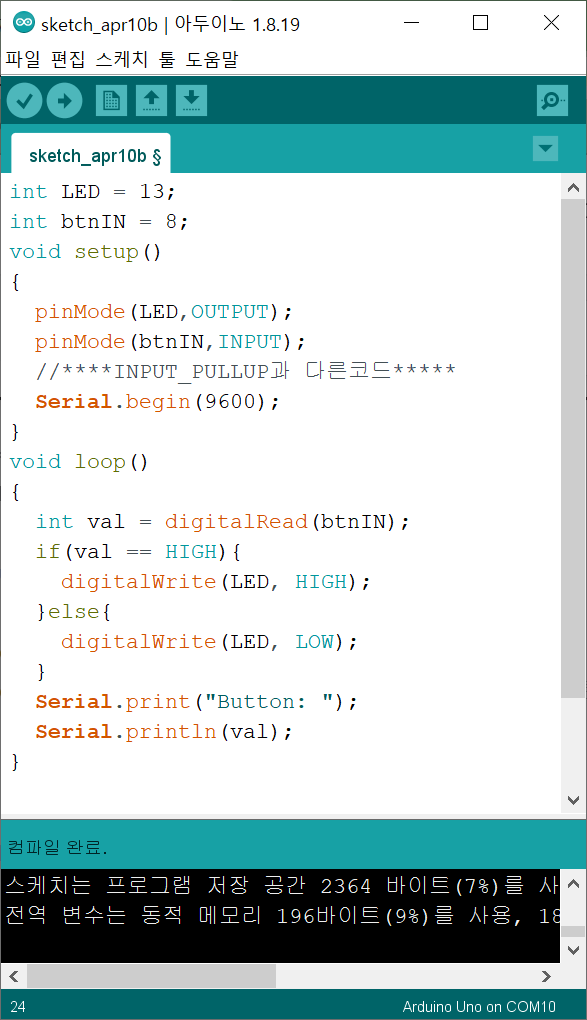

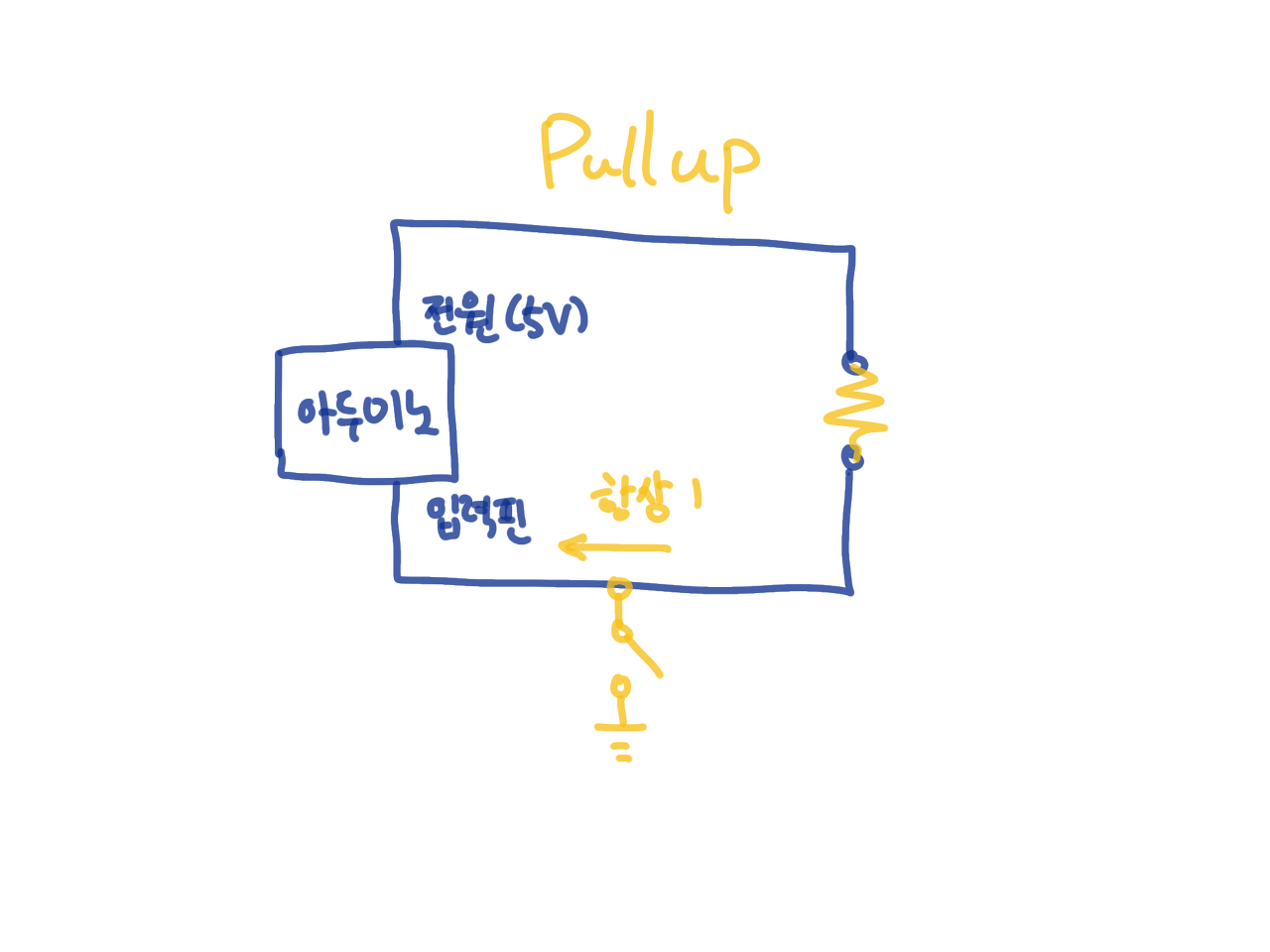

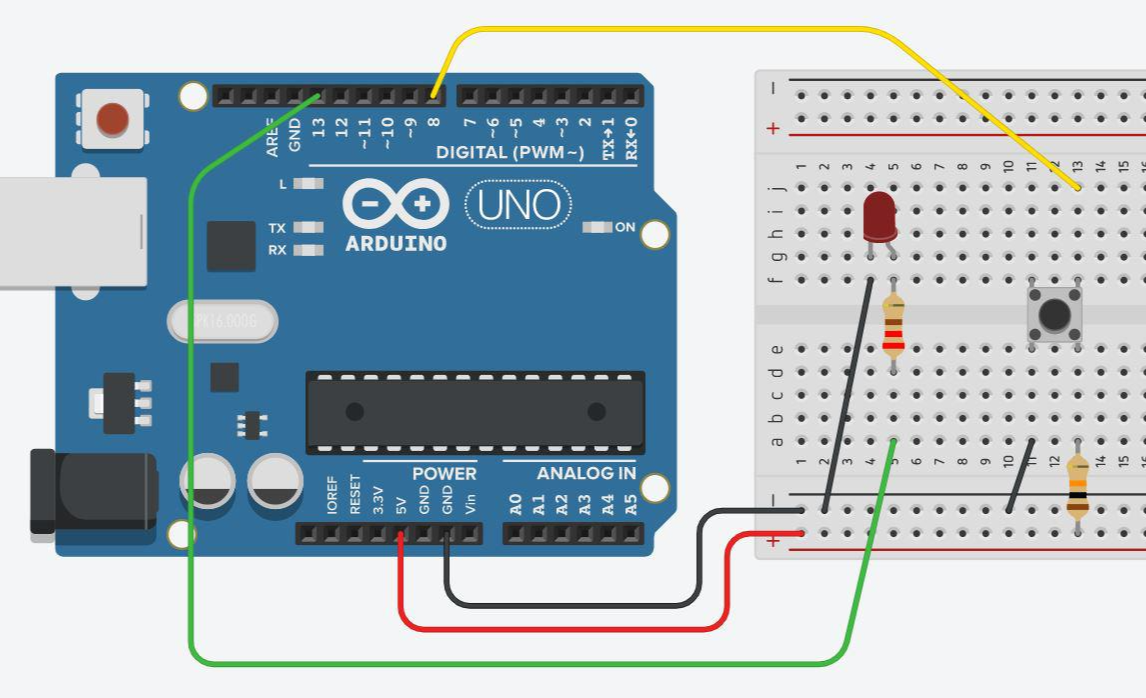

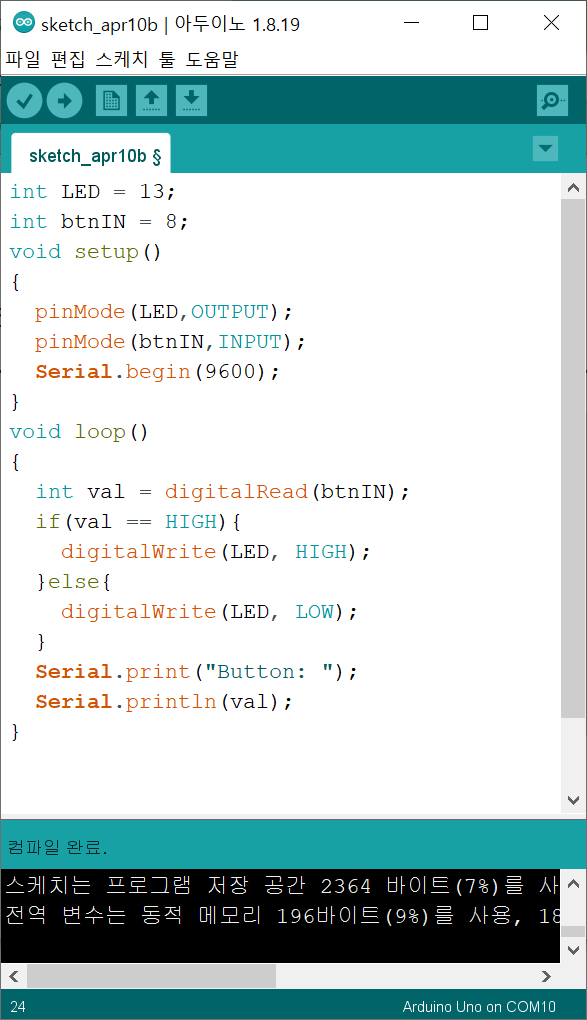

[1]풀업(버튼을 눌렀을때 LED가 꺼지는 기능)

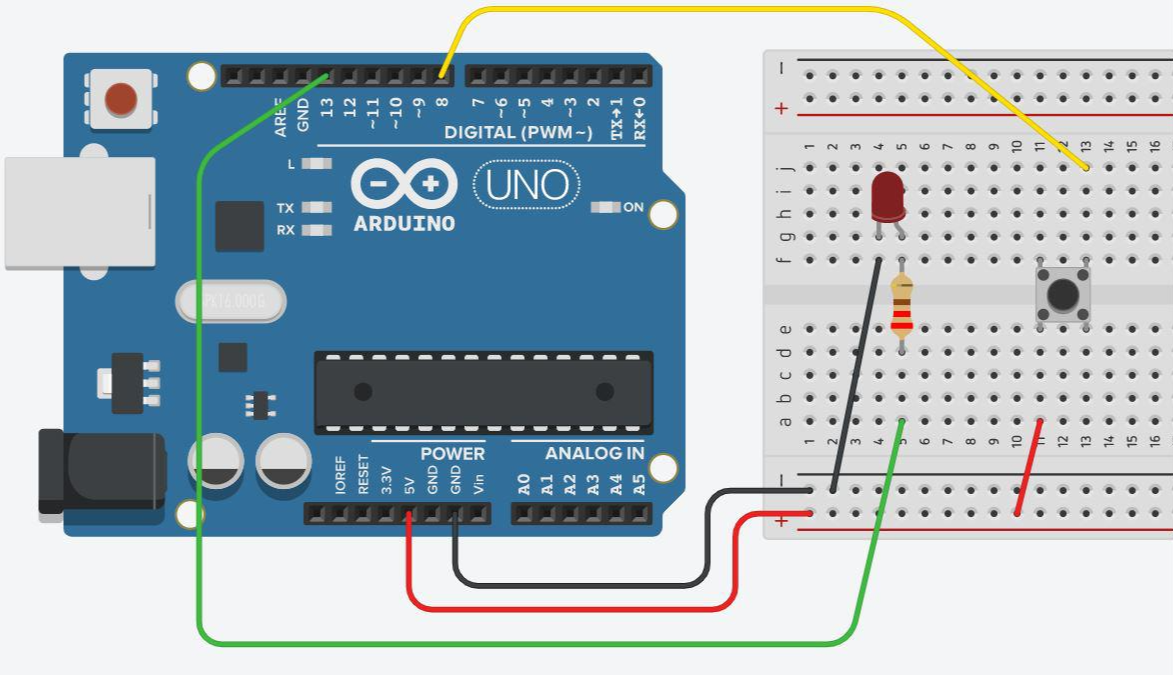

회로 차이점 ( 빨간색 : + / 검은색 : - )
| 플로팅 (버튼누를시 전압안정) | 풀업 (버튼누를시 꺼짐) | 인풋-풀업 (버튼누를시 꺼짐) | 풀다운 (버튼누를시 켜짐) |
|
 |
||
|
 |
아두이노 pullup 버튼 관련 동영상 입니다

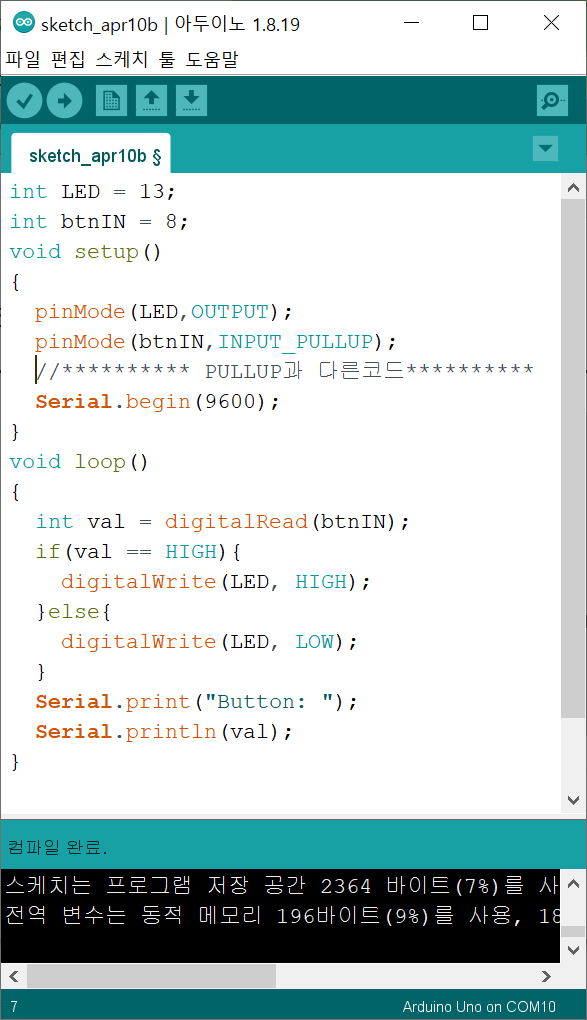

[2] 인풋-풀업 ( 저항이 없이 플로팅 상태여도 PULLUP 상태로 이용할 수 있는 기능

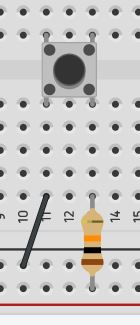

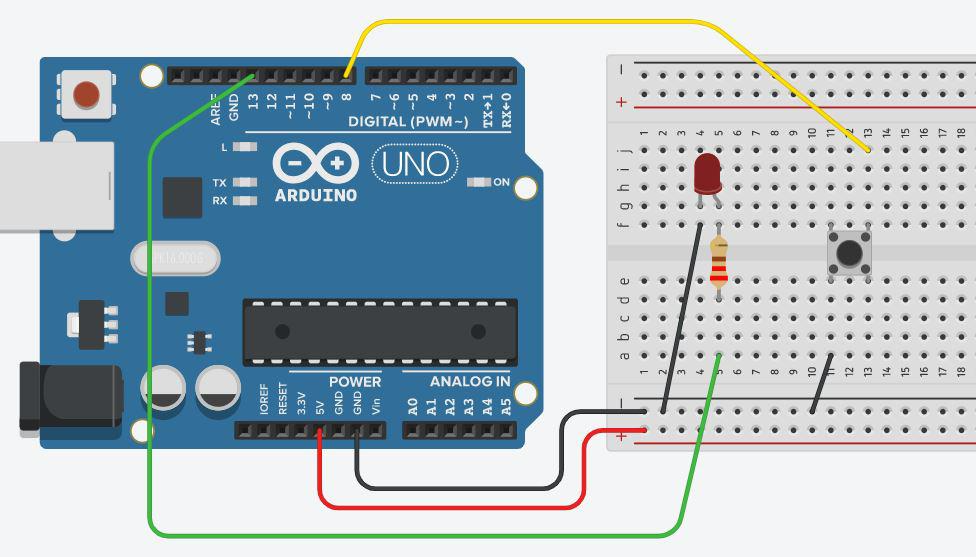

회로 차이점 ( 빨간색 : + / 검은색 : - )
| 플로팅 (버튼누를시 전압안정) | 풀업 (버튼누를시 꺼짐) | 인풋-풀업 (버튼누를시 꺼짐) | 풀다운 (버튼누를시 켜짐) |
|
|
 |
|
|
|
 |

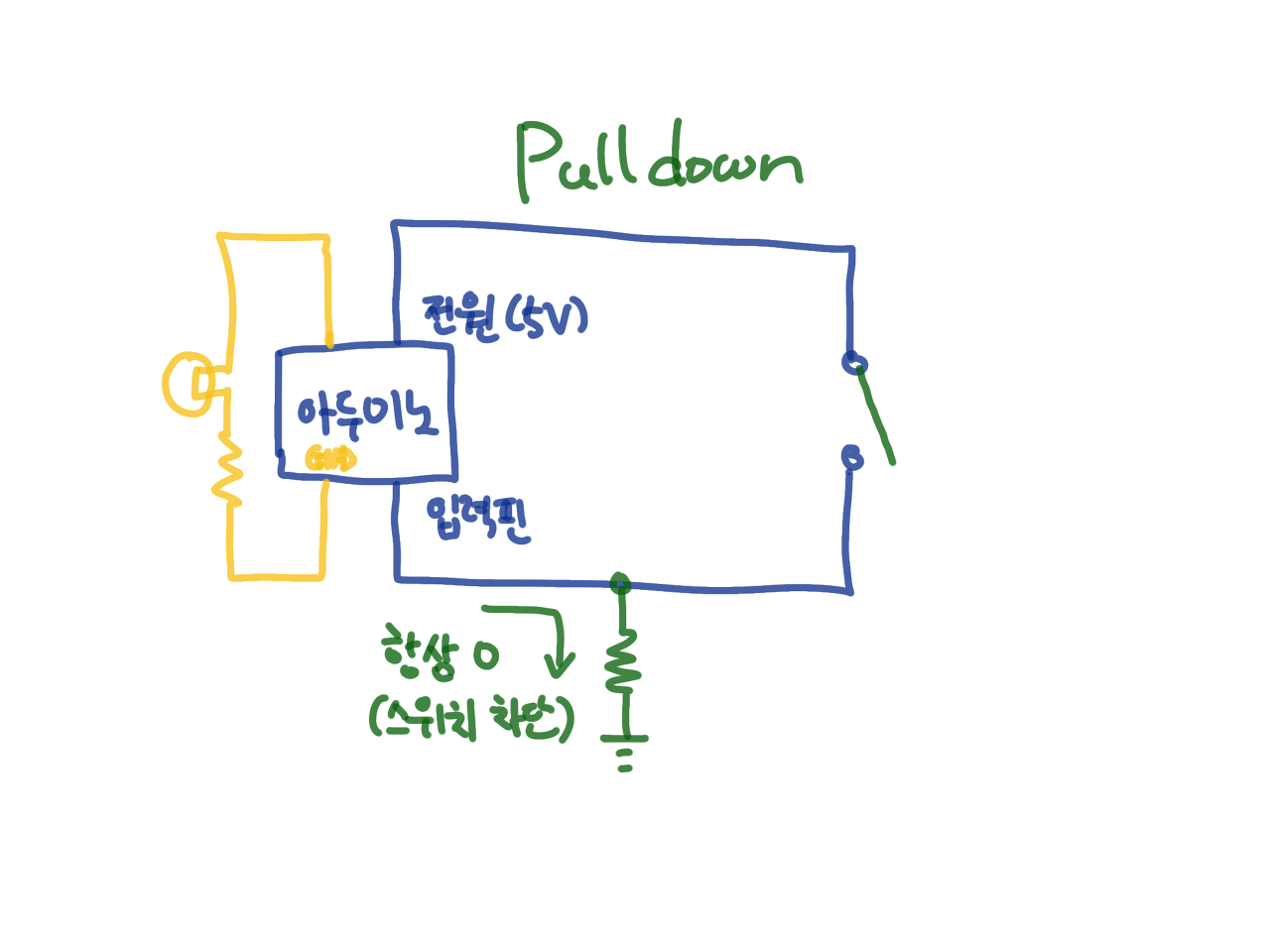

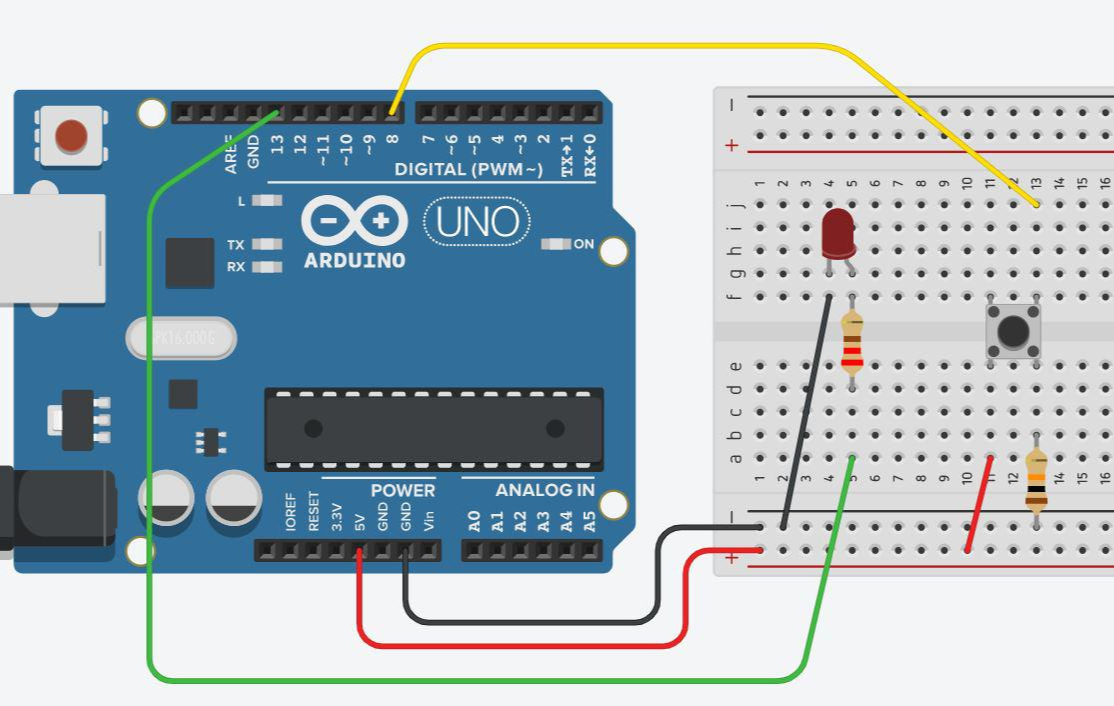

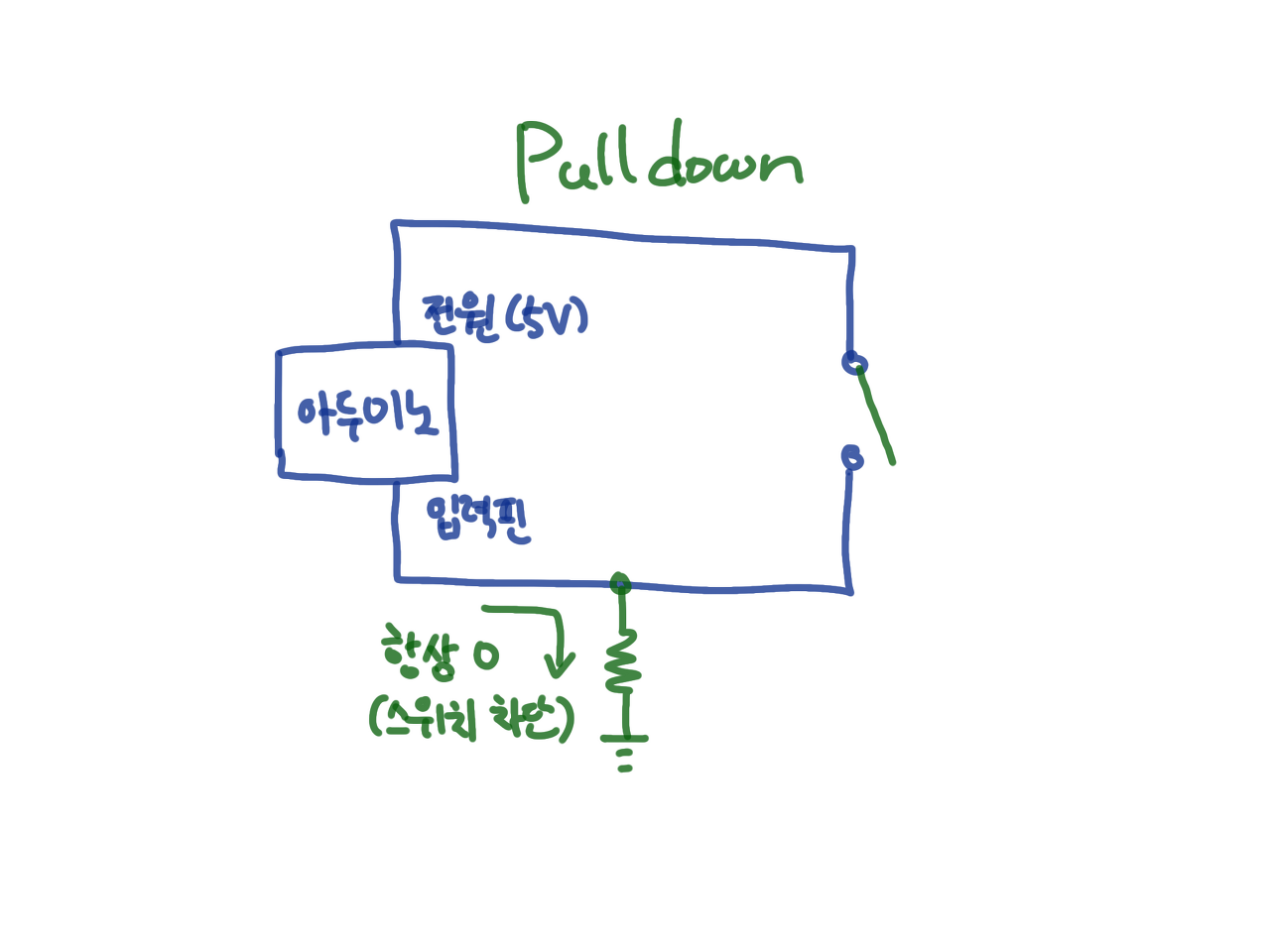

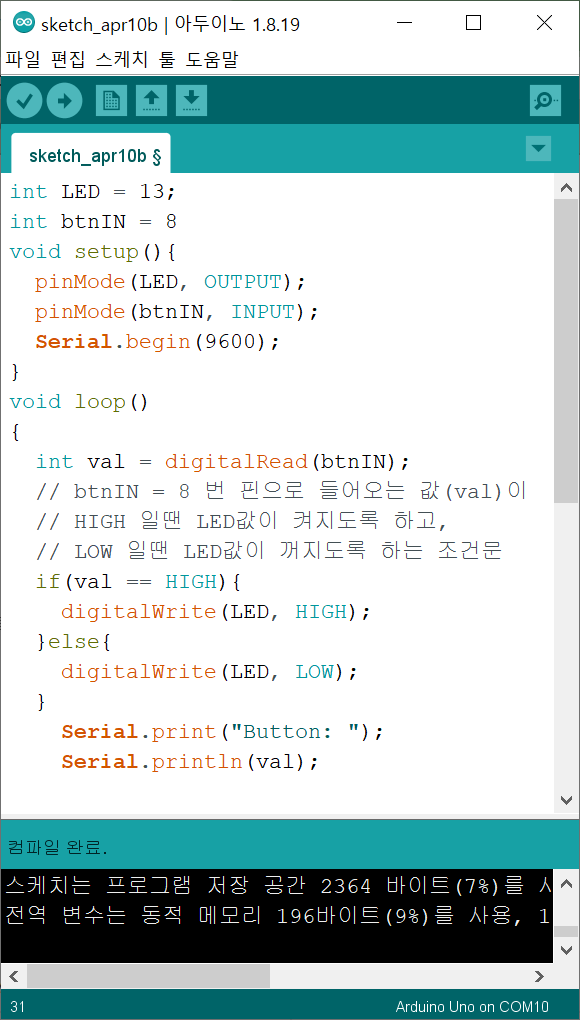

3) 풀다운 (기본값이 OFF인 상태 -> 버튼을 눌렀을때 켜진다)
회로 차이점 ( 빨간색 : + / 검은색 : - )
| 플로팅 (버튼누를시 전압안정) | 풀업 (버튼누를시 꺼짐) | 인풋-풀업 (버튼누를시 꺼짐) | 풀다운 (버튼누를시 켜짐) |
|
|
|
 |
|
|
|
 |
아두이노 pulldown 풀다운 관련동영상 입니다.
