저항 읽는 법

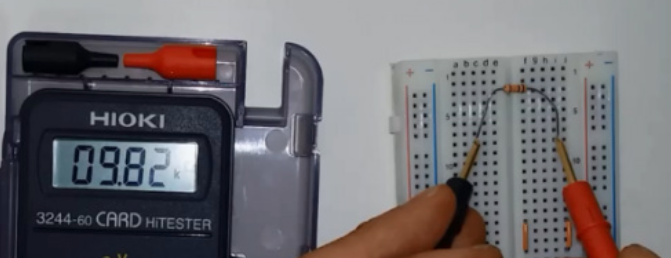

테스터기를 이용하여 저항값 측정하기

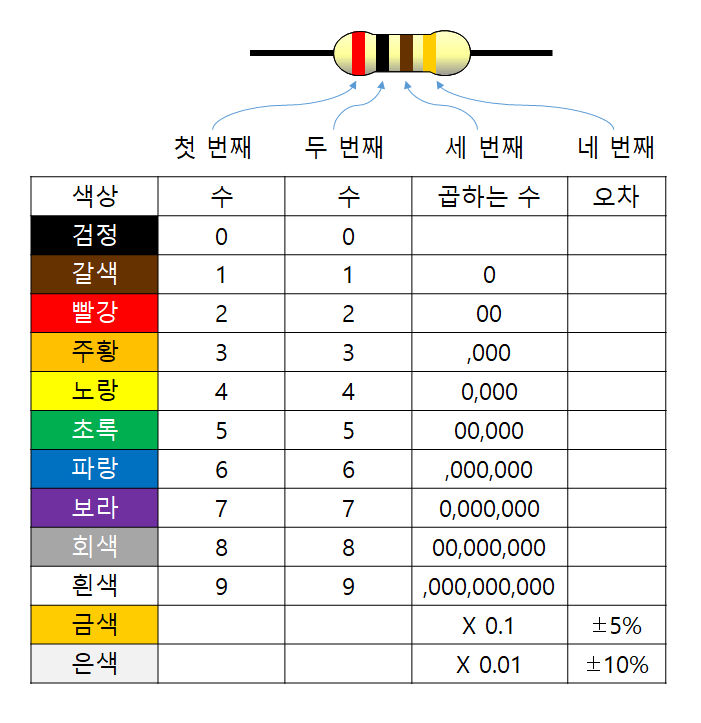

저항의 컬러 코드 읽기

저항은 크기가 작기 때문에 색띠를 통해 저항값을 표시합니다.
일반적으로 색띠는 4개가 둘러져 있습니다. 오차를 표시하는 금색을 끝부분으로 하기 때문에 금색의 반대편부터 읽으면 됩니다.
첫 번째 색띠와 두 번째 색띠는 각각 한 자리 씩의 숫자를 나타내고 있으며, 세번째 색띠는 10을 몇 번 곱해야 하는지를 나타냅니다.



EX) 200 Ω
