[아두이노 응용] RC 카 조립하기

목차
1) 기어모터와 바퀴 조립하기
2) 배터리팩 조립
3) 아두이노, 브레드보드 그리고 모터드라이버
4) 회로도

---



1) 기어모터와 바퀴 조립하기

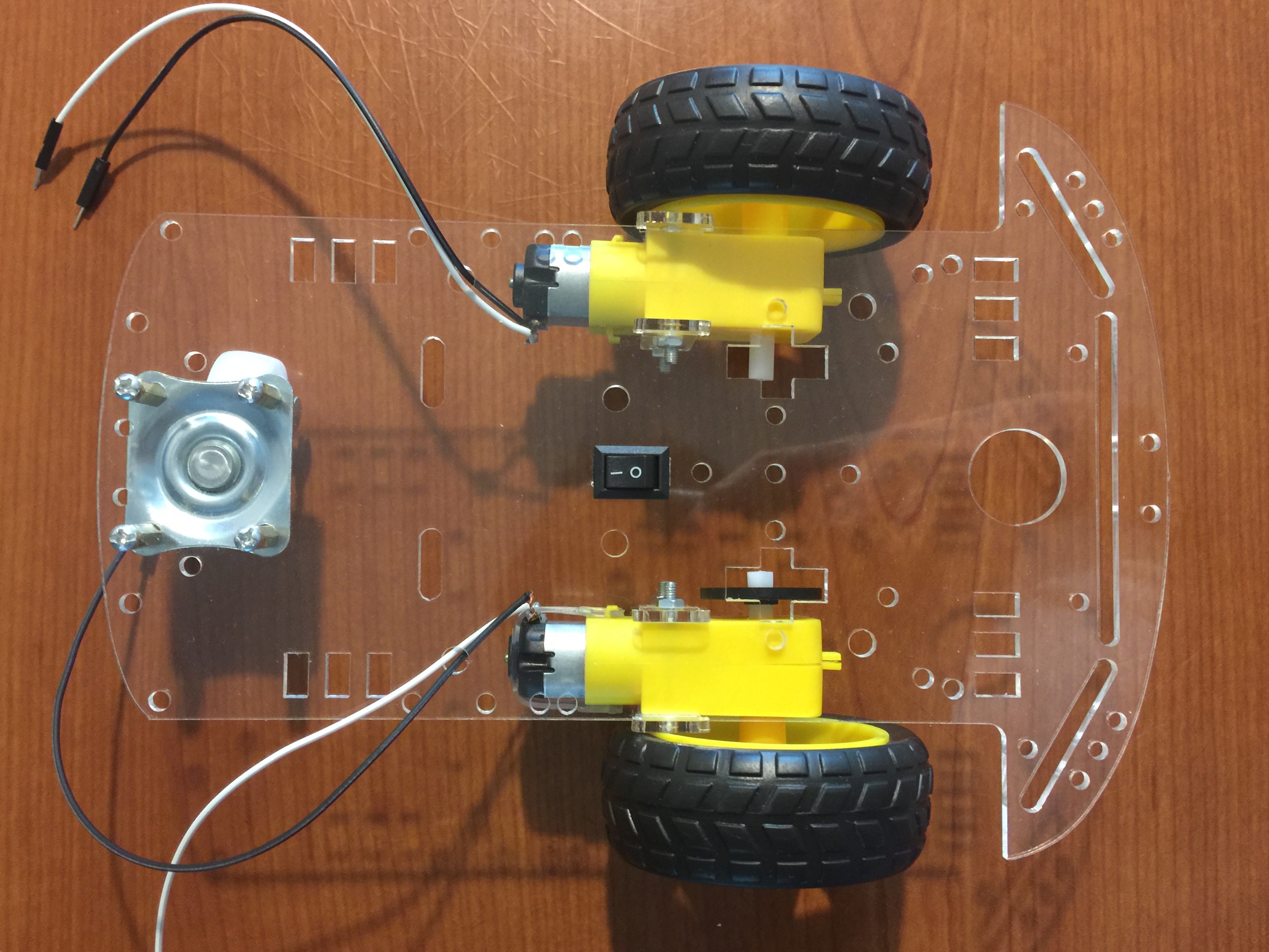

가운데 스위치는 고정하는 나사가 따로 없기 때문에 글루건으로 붙였습니다.

모터에 연결하는 선은 꽂는 곳이 없어서 용접했습니다.

2) 배터리팩 조립

3) 아두이노, 브레드보드 그리고 모터드라이버

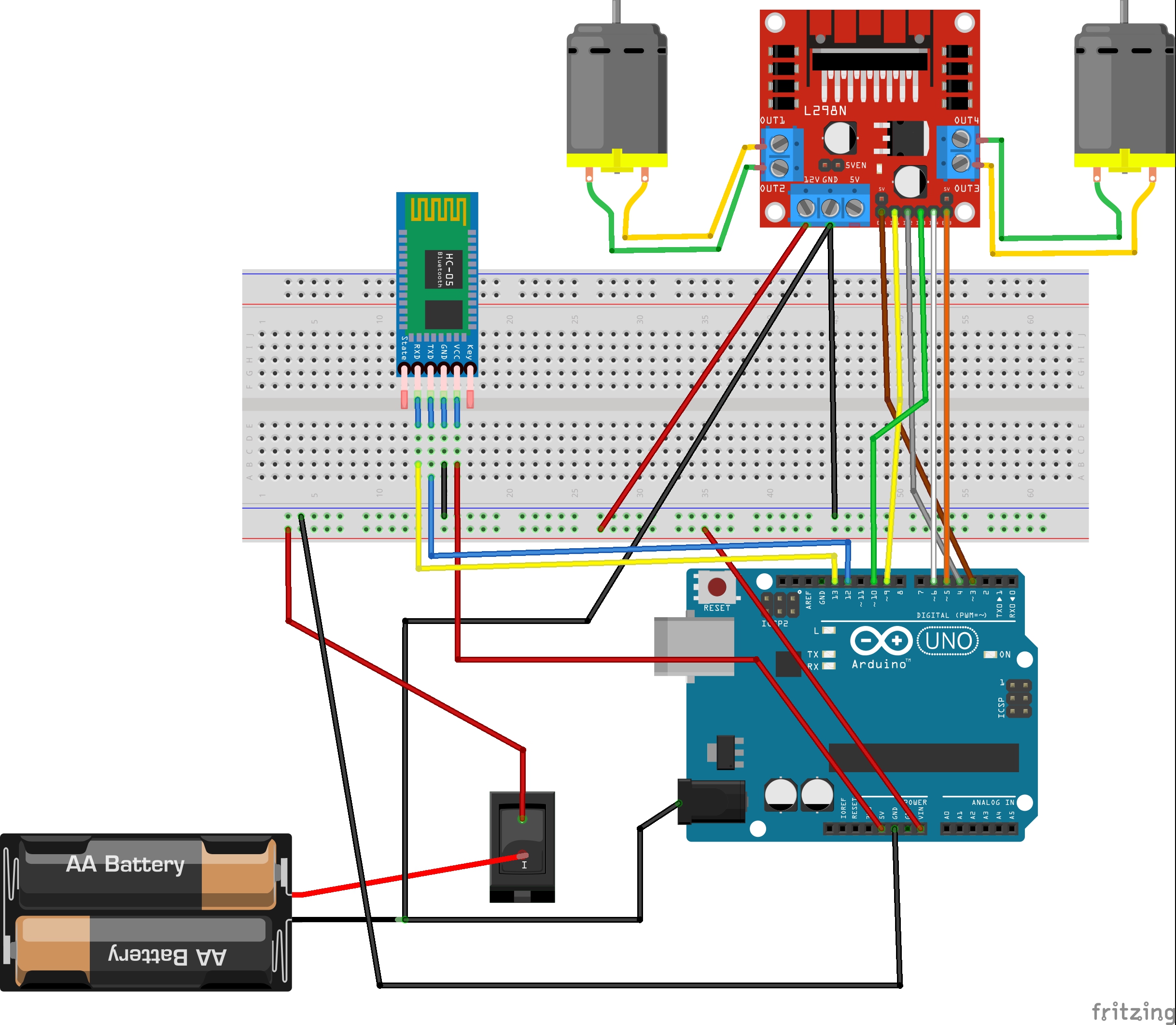

4) 회로도

[1]번 ~ [5]번의 결과는 모두 같습니다.

5개중 하나를 참고하셔서 연결 하시면 되겠습니다.

** 12V 이하일때는 점퍼핀을 연결해야합니다. **

[1]

[2]

[3]

[4]

[5]
